樓主  發表于: 2011-05-10 11:38

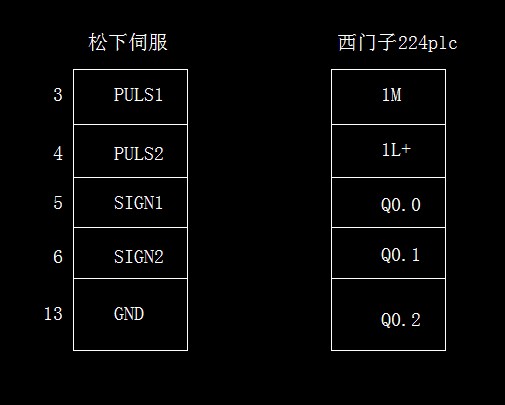

這是松下伺服和西門子PLC的接線端子，大家能不能幫我連一下，順便幫忙說一下原理，謝謝。
我就是想用224這個晶體管輸出的PLC，Q0.0發高速脈沖來控制伺服的定位（程序都會寫，就不會接線），想用脈沖+方向控制伺服。大家看看這個Q0.0怎么接到伺服上，中間需要加電阻嗎？
希望大家講一下接線的原理。為什么這樣接線？聽說是共陽還是什么的？大家介紹一下，謝謝。
jx_einstein
級別: 論壇先鋒
精華主題: 0
發帖數量: 868 個
工控威望: 1047 點
下載積分: 2421 分
在線時間: 860(小時)
注冊時間: 2010-01-09
最后登錄: 2025-01-16
查看jx_einstein的 主題 / 回貼
1樓  發表于: 2011-05-10 11:45
串3.3K/0.25KW的電阻，西門子的是Q0.0接到伺服器PU,伺服器COM接24V地
jx_einstein
級別: 論壇先鋒
精華主題: 0
發帖數量: 868 個
工控威望: 1047 點
下載積分: 2421 分
在線時間: 860(小時)
注冊時間: 2010-01-09
最后登錄: 2025-01-16
查看jx_einstein的 主題 / 回貼
2樓  發表于: 2011-05-10 11:47
西門子的是陽極輸出
cailu
級別: 探索解密
精華主題: 0
發帖數量: 79 個
工控威望: 169 點
下載積分: 792 分
在線時間: 31(小時)
注冊時間: 2011-05-10
最后登錄: 2019-04-30
查看cailu的 主題 / 回貼
3樓  發表于: 2011-05-10 11:49
西門子的是陽極輸出
lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 1045 個
工控威望: 1151 點
下載積分: 2796 分
在線時間: 767(小時)
注冊時間: 2009-08-02
最后登錄: 2024-12-21
查看lzhpsky的 主題 / 回貼
4樓  發表于: 2011-05-10 12:02

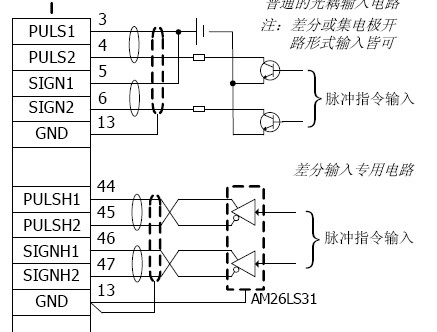

回復1樓的前輩，伺服有2個PU啊，Q0.0接哪個呢？前輩能不能幫忙連一下，謝謝 。看圖上脈沖輸入有2種形式的，西門子高速脈沖輸出是輸入哪種形式呢？具體該怎么接線呢。3、4、5、6、44、45、46、47需要接哪幾個端子？
lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 1045 個
工控威望: 1151 點
下載積分: 2796 分
在線時間: 767(小時)
注冊時間: 2009-08-02
最后登錄: 2024-12-21
查看lzhpsky的 主題 / 回貼
5樓  發表于: 2011-05-10 12:04
希望前輩們講的詳細一點，新手不是很明白，謝謝大家
jx_einstein
級別: 論壇先鋒
精華主題: 0
發帖數量: 868 個
工控威望: 1047 點
下載積分: 2421 分
在線時間: 860(小時)
注冊時間: 2010-01-09
最后登錄: 2025-01-16
查看jx_einstein的 主題 / 回貼
6樓  發表于: 2011-05-10 13:35
不要叫前輩，大家共同學習，我只是做過這個，有一點這方面的經驗而已。
S7-200我用的是包絡，PU1是接PLCQ0.0，中間有電阻。PU2接0V。44,45是另一路，應該是集電極開路輸出的，不是PLC用的
choi
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看choi的 主題 / 回貼
7樓  發表于: 2011-05-10 15:50
學習來的！
lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 1045 個
工控威望: 1151 點
下載積分: 2796 分
在線時間: 767(小時)
注冊時間: 2009-08-02
最后登錄: 2024-12-21
查看lzhpsky的 主題 / 回貼
8樓  發表于: 2011-05-10 21:32

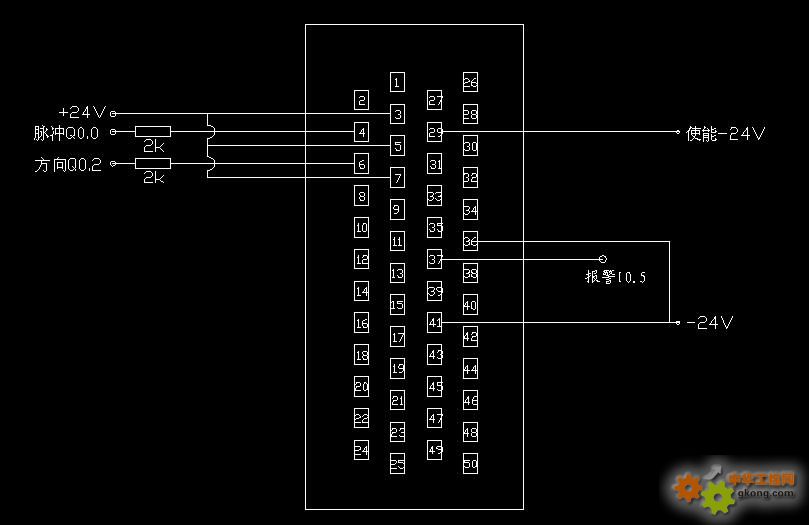

有個朋友說是這樣接線，如果是這樣接線的話，就和6樓朋友的接線不一樣了，那么那個對呢？
xiesensheng
級別: 探索解密
精華主題: 0
發帖數量: 24 個
工控威望: 125 點
下載積分: 564 分
在線時間: 111(小時)
注冊時間: 2010-07-04
最后登錄: 2020-01-04
查看xiesensheng的 主題 / 回貼
9樓  發表于: 2011-05-10 23:01
圖片：

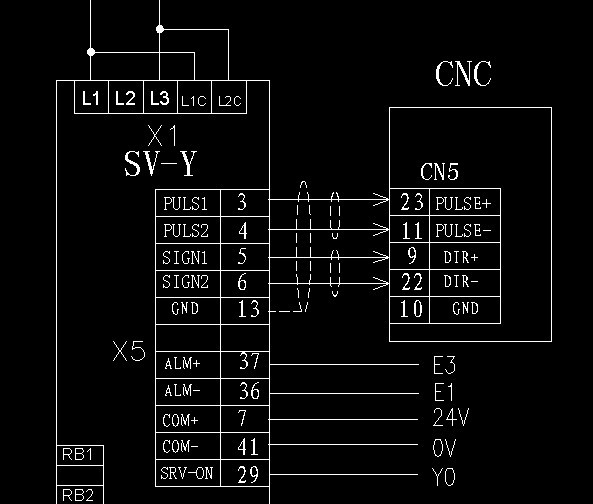

這是我們CNC控制器連接伺服的圖紙，看下就明白了
lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 1045 個
工控威望: 1151 點
下載積分: 2796 分
在線時間: 767(小時)
注冊時間: 2009-08-02
最后登錄: 2024-12-21
查看lzhpsky的 主題 / 回貼
10樓  發表于: 2011-05-11 11:56

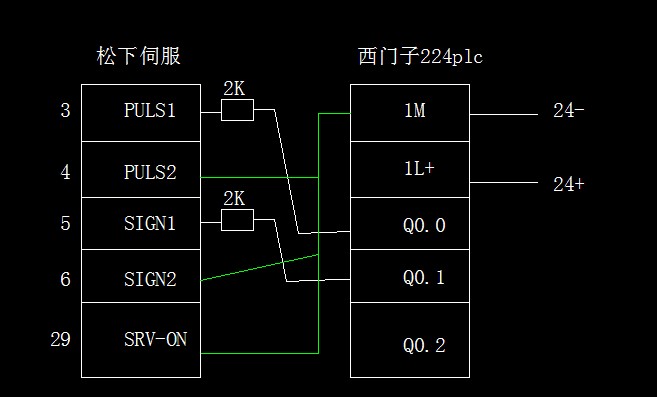

大家看看是這樣接線嗎？
本帖最近評分記錄：
  • 下載積分:+1(zhang7241032) 這樣是對的
  • 下載積分:+1(xqx666) 正解
    jx_einstein
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 868 個
    工控威望: 1047 點
    下載積分: 2421 分
    在線時間: 860(小時)
    注冊時間: 2010-01-09
    最后登錄: 2025-01-16
    查看jx_einstein的 主題 / 回貼
    11樓  發表于: 2011-05-11 13:07
    SIGN1接Q0.2，脈沖+方向，Q0.0,0.2是一組，Q0.1 ,Q0.3是一組
    • «
