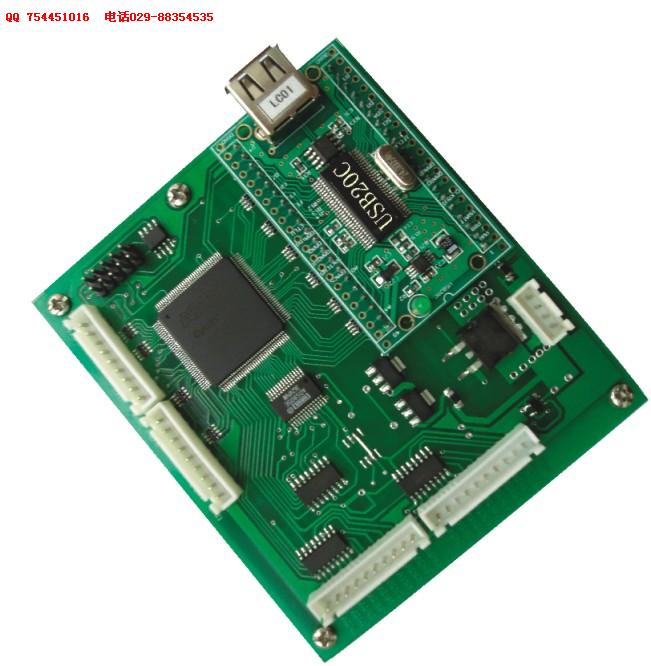

DTE0802 是西安達泰電子有限責任公司為電力系統開關特性測試儀專門開發的數據采集及測試信號控制主控單元。DTE0802 同時具有 USB2.0 總線高速數據采集功能，可經 USB 電纜接入各種臺式計算機、筆記本機、工控機連接，構成實驗室、產品質量檢驗中心、特別是野外測控、醫療設備等領域的數據采集、波形分析和處理系統，也可構成工業生產過程控制監控測量系統。而且它具有體積小，即插即用等特點，因此是便攜式系統用戶的最佳選擇。
■ 型 號: DTE0802
■ 簡 介
本系統采用先進的FPGA技術及USB2.0接口技術，能夠進行 12 MHz的高速連續數據采集，并對采集數據快速存儲、讀取。 DTE0802采集器具有1６通道12位20MHz采樣率的A/D轉換器，系統可以實現連續１２MHz采集。 為用戶提供了16路模擬輸入通道。采樣頻率可以通過軟件編程設置。 A/D轉換器輸入信號范圍可程序設置0~5V或±2.5V。
■ 特 征 ■ 應 用
◆ 采樣頻率：100KHz~12MHz可軟件設置
◆ A / D 分辨率：12Bit A/D
◆ 輸入電壓范圍：0 ~ 5V或者±2.5V
◆ 模擬輸入通道：16通道
◆ 開關量：16 路雙向開關量，兩路可編程脈沖輸出
◆ 存儲深度：內存連續
◆ 多種觸發方式: 內部啟動
◆ 通訊接口： USB2.0標準接口
◆ 提供VC編程實例源代碼
◆ 提供采集測試軟件
◆ 直流12V供電，電流500mA
◆ 板卡尺寸：100×90×15mm
◆ 動態數據采集分析儀
◆ RGB圖象處理
◆ 高精度視頻、數字存貯示波器
◆ 電力開關特性測試儀
◆ 教學儀器
◆ 國防、航空航天
■ 訂貨信息
產品型號 說明
DTE0802 USB2.0接口，16通道，12bit A/D
