樓主發表于: 2017-08-09 21:09

只看樓主 | 小中大

西門子的M繼電器為啥用下降沿觸發必須兩次才有效？

lvpretend

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1264 個
工控威望: 1434 點
下載積分: 3699 分
在線時間: 324(小時)
注冊時間: 2015-07-20
最后登錄: 2024-11-29
查看lvpretend的主題 / 回貼

1樓發表于: 2017-08-10 08:37

只看該作者 | 小中大

引用
引用樓主shmu-g于2017-08-09 21:09發表的西門子200PLC繼電器置位的奇怪問題 :

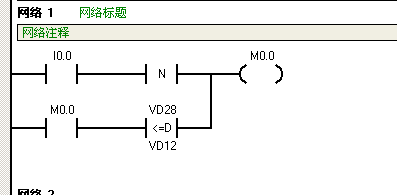

[attachment=202496]
西門子的M繼電器為啥用下降沿觸發必須兩次才有效？

上升沿、下降沿是需要2個掃描周期才行的。下降沿，上個周期檢測是接通，這個周期檢測到關閉，才會有輸出。

其實用復位、置位指令比用自鎖清晰。

[ 此帖被lvpretend在2017-08-10 08:42重新編輯 ]

shmu-g

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 123 個
工控威望: 226 點
下載積分: 32213 分
在線時間: 257(小時)
注冊時間: 2016-03-01
最后登錄: 2023-01-22
查看shmu-g的主題 / 回貼

2樓發表于: 2017-08-10 08:39

只看該作者 | 小中大

謝謝指點，那怎么才能讓I0.0觸發一次動作一次呢？

abadguy

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 289 個
工控威望: 483 點
下載積分: 1506 分
在線時間: 235(小時)
注冊時間: 2012-08-21
最后登錄: 2024-11-28
查看abadguy的主題 / 回貼

3樓發表于: 2017-08-10 09:22

只看該作者 | 小中大

一樓說的不對吧，人家說的是觸發兩次才導通，你說的是沿觸發需要兩個周期才執行，不是一回事。你只貼出一段程序發現不了什么問題，看看程序其他地方有沒沖突的，另外你可以用下降沿讓M0.0導通一個周期外，后面再加個置位另外一個M點測試看下，是不是這個職位的M一次就可以導通了，很好判斷的
