樓主  發表于: 2010-06-23 06:47

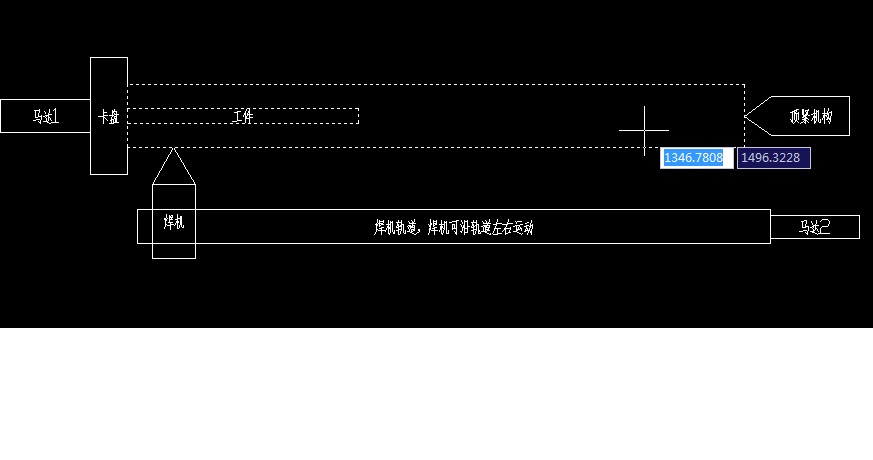

設備控制示意圖
公司要設計一臺設備:具體要求如下,請問如何選擇馬達?如何設計控制部分,謝謝大家;



手動要求 1.開關打到手動模式,電機1手動按鈕可以點動電機轉動;
    2.開關打到手動模式,焊機手動按鈕可以點動焊機焊接;
    3.開關打到手動模式1,1+2;
    4.開關打到手動模式,點動電機2按鈕焊機可以左右移動;
    5.手動模式急停開關可以使用;
    6.開關打到手動2模式,2+4;

自動要求 1.點動自動1按鈕馬達1自動運轉、焊機自動開始焊接;
    2.急停按鈕可以使用;
    3.馬達1轉一周的時間由撥碼開關控制,撥碼開關時間可以調整;
    4.馬達1轉一周的位置是否到達由接近開關來控制;
    5.點擊馬達復位按鈕馬達1自動回原點(即開始焊接的初始位置);
    6.點擊自動2按鈕馬達2自動運轉,焊機自動焊接開始,到達傳感器位置自動停止,
     并自動復位到初始位置;
jonnyhsieh
系統整合
級別: VIP會員
精華主題: 0
發帖數量: 564 個
工控威望: 1150 點
下載積分: 721 分
在線時間: 730(小時)
注冊時間: 2010-06-03
最后登錄: 2024-06-03
查看jonnyhsieh的 主題 / 回貼
1樓  發表于: 2010-06-23 07:56
建議焊接機構在上方,避免焊接時,鐵屑噴出至焊頭及焊接機構.

用伺服馬達,找兩軸可以直線補間之控制器.

焊道才會寬度一致.
majianfeng
相信自己
級別: 略有小成
精華主題: 0
發帖數量: 68 個
工控威望: 233 點
下載積分: 455 分
在線時間: 99(小時)
注冊時間: 2009-05-12
最后登錄: 2024-03-08
查看majianfeng的 主題 / 回貼
2樓  發表于: 2010-06-23 08:56
我建議你采用步進電機,因為步進電機和驅動器一套才2000左右,金壇四海電機造的還可以。不過前面的減速頭一定要選的合理,因為如果減速比太大,你的工作效率很低的。那你因為脈沖的最高頻率是受限制的,想提速就很麻煩了。加快脈沖會導致嚴重的丟部現象,電機看起來像堵轉噪音很大,發熱很大。個人的建議:上部的旋轉電機最好可以調速(變頻或速度控制器要看你的負載情況),下部電機用步進電機,如果可能最好用個維綸的觸摸屏M6070i(1500左右),那樣就不用撥碼開關了,因為如果撥碼開關壞了你的工件就廢了。還有帶焊機的步進電機驅動的絲桿上要加簧式護套()防止焊渣掉入。等你最后試機的時候你就可以多方調整來達到焊接的最佳狀態。
樓主留言:
請問用步進電機和控制器的話,PLC選用FX1N能達到控制效果嗎???
[ 此帖被majianfeng在2010-06-23 09:07重新編輯 ]
我們的驕傲多半于我們的無知
563389861
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看563389861的 主題 / 回貼
3樓  發表于: 2010-06-23 09:11
上面說得好
注意焊渣
zhaoleizhang
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zhaoleizhang的 主題 / 回貼
4樓  發表于: 2010-06-25 23:26
請問用步進電機和控制器的話,PLC選用FX1N能達到控制效果嗎???
xqx666
深圳中級電工
級別: 家園常客
精華主題: 0
發帖數量: 553 個
工控威望: 664 點
下載積分: 1988 分
在線時間: 280(小時)
注冊時間: 2009-04-29
最后登錄: 2024-12-23
查看xqx666的 主題 / 回貼
5樓  發表于: 2010-06-26 09:19
用FX帶T輸出的當然可以。
