孫海峰

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 13 個
工控威望: 153 點
下載積分: 455 分
在線時間: 67(小時)
注冊時間: 2017-09-16
最后登錄: 2024-12-13
查看孫海峰的主題 / 回貼

樓主發表于: 2018-01-24 10:59

只看樓主 | 小中大

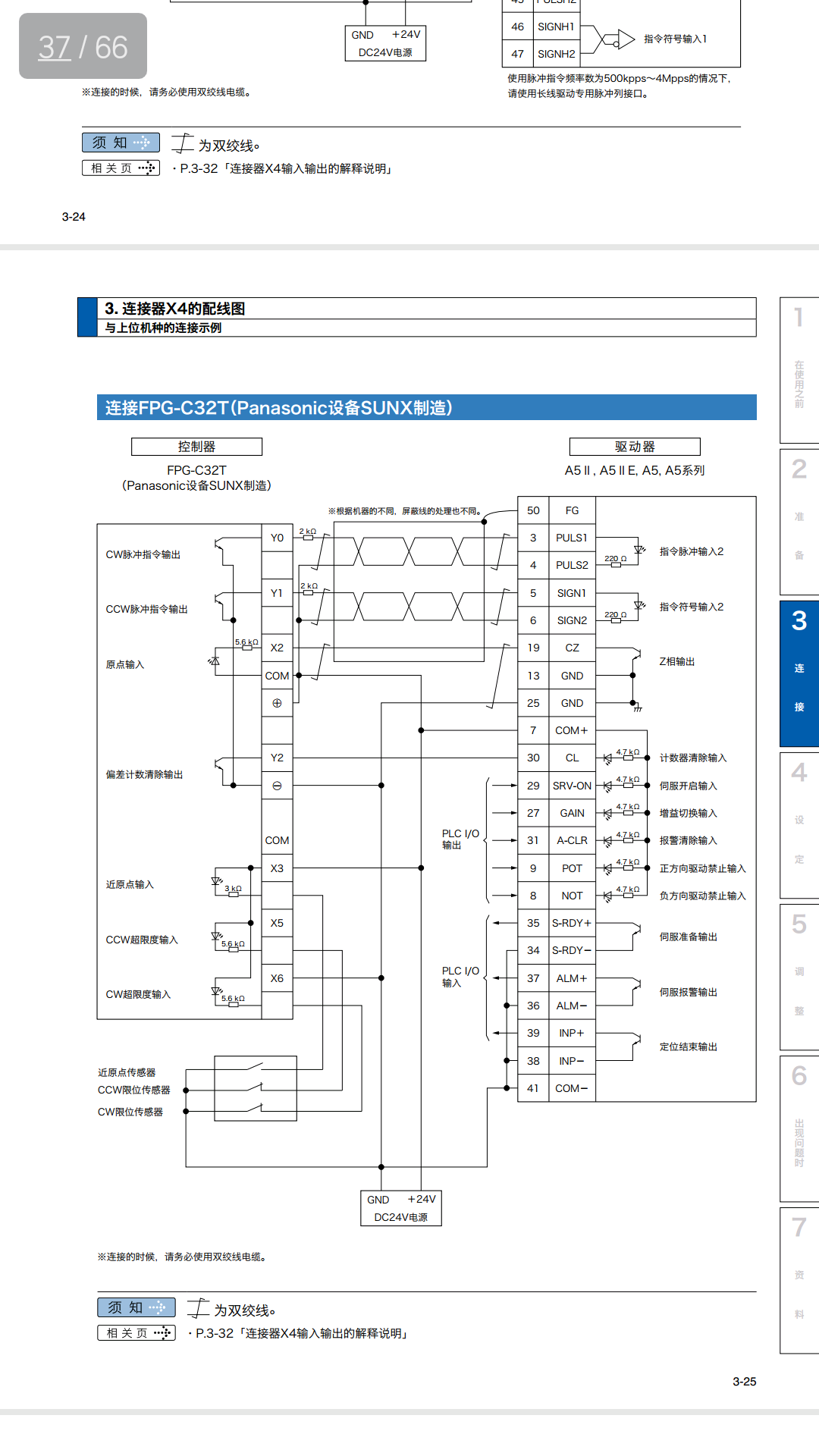

圖片：

求指點松下伺服放大器針腳如何與三菱plc接線

本帖最近評分記錄：

下載積分:+1(bruce2020) 原來在這里發帖呀。已經 ..

mr荬籹籽

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 321 個
工控威望: 442 點
下載積分: 1714 分
在線時間: 135(小時)
注冊時間: 2016-06-24
最后登錄: 2025-01-16
查看mr荬籹籽的主題 / 回貼

1樓發表于: 2018-01-24 21:16

只看該作者 | 小中大

港真挺簡單的啊電路圖畫的那么明顯
4是脈沖輸入，需要串聯1個2k的電阻（電阻很重要一定要加，24v容易燒壞光耦）
6是作為方向使用，也要串聯1個2K的電阻原理同上
31是伺服器的報警復位輸入
3，5，7連在一起  接24v正極

差不多就是以上幾個了  備注：因為不知道是三菱PLC的什么型號以上的只針對輸出為NPN的PLC

liujian-weng

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 502 個
工控威望: 692 點
下載積分: 12174 分
在線時間: 2604(小時)
注冊時間: 2007-11-13
最后登錄: 2025-02-06
查看liujian-weng的主題 / 回貼

2樓發表于: 2018-01-24 22:16

只看該作者 | 小中大

1樓說法對嗎？

nmd2001j

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 84 個
工控威望: 236 點
下載積分: 2953 分
在線時間: 169(小時)
注冊時間: 2007-09-10
最后登錄: 2025-01-14
查看nmd2001j的主題 / 回貼

3樓發表于: 2018-03-13 09:23

只看該作者 | 小中大

1,2,7接24V+,4接Y0，6接Y1,29，41接24v-，NPN接法，沒問題，肯定可以轉。PNP1,2,4,6 反過來接即可，其他不變。

竹風涼

巧者勞，智者憂，無能者，無所求。蔬食者遨游，泛若不系之舟。

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 470 個
工控威望: 588 點
下載積分: 516 分
在線時間: 146(小時)
注冊時間: 2008-10-16
最后登錄: 2022-08-24
查看竹風涼的主題 / 回貼

4樓發表于: 2018-05-10 21:25

只看該作者 | 小中大

引用
引用第3樓nmd2001j于2018-03-13 09:23發表的 :
1,2,7接24V+,4接Y0，6接Y1,29，41接24v-，NPN接法，沒問題，肯定可以轉。PNP1,2,4,6 反過來接即可，其他不變。

除了樓上所說的，不接SRV-ON使能的話，伺服給脈沖也是是不會運行的。還有NOT,POT，兩個限位用NPN常開，也可不接。

禍兮福所倚
福兮禍所伏

竹風涼

巧者勞，智者憂，無能者，無所求。蔬食者遨游，泛若不系之舟。

級別: 家園�？�

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 470 個
工控威望: 588 點
下載積分: 516 分
在線時間: 146(小時)
注冊時間: 2008-10-16
最后登錄: 2022-08-24
查看竹風涼的主題 / 回貼

5樓發表于: 2018-05-10 21:31

只看該作者 | 小中大

引用
引用第1樓mr荬籹籽于2018-01-24 21:16發表的  :
港真挺簡單的啊電路圖畫的那么明顯
4是脈沖輸入，需要串聯1個2k的電阻（電阻很重要一定要加，24v容易燒壞光耦）
6是作為方向使用，也要串聯1個2K的電阻原理同上
31是伺服器的報警復位輸入
3，5，7連在一起  接24v正極
.......

按出廠設置來說，針腳，3/4，是正運轉脈沖,5/6，是反轉脈沖
針腳1/4，2/6，可以不串外電阻，其內部串聯了2K電阻

禍兮福所倚
福兮禍所伏
