我想用西門子224XP DC24/DC24/DC24的PLC控制三菱MR-J3的伺服，但是西門子PLC輸出的脈沖是高電平，
三菱MR-J3的伺服接收是低電平，請問怎么連接啊？

jiangluxiang

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看jiangluxiang的主題 / 回貼

1樓發表于: 2011-12-08 19:08

只看該作者 | 小中大

中間加個繼電器不就行了

xiaoyan88

級別: 網絡英雄

發送短信
加為好友

精華主題: 1 篇
發帖數量: 433 個
工控威望: 6840 點
下載積分: 4532 分
在線時間: 497(小時)
注冊時間: 2009-01-06
最后登錄: 2024-11-30
查看xiaoyan88的主題 / 回貼

2樓發表于: 2011-12-08 19:26

只看該作者 | 小中大

加個繼電器有脈沖過去嗎

xiaoyan88

級別: 網絡英雄

發送短信
加為好友

精華主題: 1 篇
發帖數量: 433 個
工控威望: 6840 點
下載積分: 4532 分
在線時間: 497(小時)
注冊時間: 2009-01-06
最后登錄: 2024-11-30
查看xiaoyan88的主題 / 回貼

3樓發表于: 2011-12-08 19:28

只看該作者 | 小中大

和三菱的相反過來

myww20

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看myww20的主題 / 回貼

4樓發表于: 2011-12-08 22:26

只看該作者 | 小中大

請問怎么連接啊

bincrb

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 58 個
工控威望: 202 點
下載積分: 489 分
在線時間: 8(小時)
注冊時間: 2009-03-13
最后登錄: 2022-05-23
查看bincrb的主題 / 回貼

5樓發表于: 2011-12-09 00:18

只看該作者 | 小中大

加個光耦，改為低電平

jetfondy

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 124 個
工控威望: 253 點
下載積分: 1804 分
在線時間: 62(小時)
注冊時間: 2011-05-24
最后登錄: 2019-05-30
查看jetfondy的主題 / 回貼

6樓發表于: 2011-12-09 10:53

只看該作者 | 小中大

用晶體管接成一個反相器來進行匹配。

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3393 個
工控威望: 3191 點
下載積分: 70452 分
在線時間: 1604(小時)
注冊時間: 2008-04-20
最后登錄: 2024-12-17
查看wwcwwc的主題 / 回貼

7樓發表于: 2011-12-09 11:39

只看該作者 | 小中大

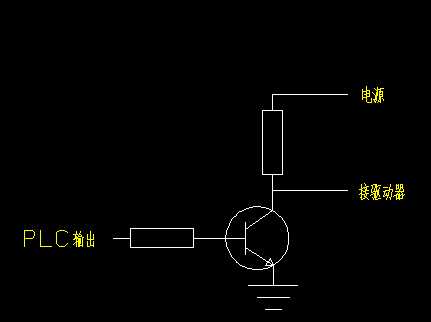

樓主好像在西門子論壇上也發了同樣的貼，那里我不能把圖片給發上來。
如果是這樣，需要在中間加一個射極跟隨器。其中電阻阻值需要看你的供電電壓，如果是24V電源，則電阻選擇10K左右。

andy_zy

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 90 個
工控威望: 257 點
下載積分: 616 分
在線時間: 42(小時)
注冊時間: 2009-03-20
最后登錄: 2012-09-13
查看andy_zy的主題 / 回貼

8樓發表于: 2011-12-26 21:14

只看該作者 | 小中大

引用
引用第7樓wwcwwc于2011-12-09 11:39發表的 :
樓主好像在西門子論壇上也發了同樣的貼，那里我不能把圖片給發上來。
如果是這樣，需要在中間加一個射極跟隨器。其中電阻阻值需要看你的供電電壓，如果是24V電源，則電阻選擇10K左右。 [attachment=75850]

不知道這個有用嗎，我現在用安川伺服遇到同樣的問題，安川的技術告訴我“直接反過來接，本來7腳接+24V，8腳接脈沖，改成7腳接脈沖，8腳接com，”我不知道他這樣說的對不對，同時西門子的技術告訴我沒辦法實現。

我自己網上查，說伺服驅動內部是雙向光耦的話，可以不用區分正負，那這樣的話是不是不論是PNP還是NPN都可以按照原來那種7腳接+24V，8腳接脈沖的方法來接呢

我現在很迷茫，求解

工控電工

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 88 個
工控威望: 223 點
下載積分: 843 分
在線時間: 71(小時)
注冊時間: 2008-01-21
最后登錄: 2023-04-27
查看工控電工的主題 / 回貼

9樓發表于: 2012-01-01 18:57

只看該作者 | 小中大

加個光耦，改為低電平

xcaq123

工業自動化

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 243 個
工控威望: 431 點
下載積分: 9877 分
在線時間: 343(小時)
注冊時間: 2009-03-06
最后登錄: 2025-02-05
查看xcaq123的主題 / 回貼

10樓發表于: 2012-01-07 08:43

只看該作者 | 小中大

7腳接脈沖，8腳接com可以的QQ:1759372655

xiangxiaohan

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 89 個
工控威望: 250 點
下載積分: 596 分
在線時間: 52(小時)
注冊時間: 2009-10-06
最后登錄: 2024-12-21
查看xiangxiaohan的主題 / 回貼

11樓發表于: 2012-02-01 13:32

只看該作者 | 小中大

7樓的兄弟做的是對的，可以參考向曉漢的《西門子PLC高級應用實例精解》，那里有程序和接法。當然如果用S7-200PSI則直接連接
