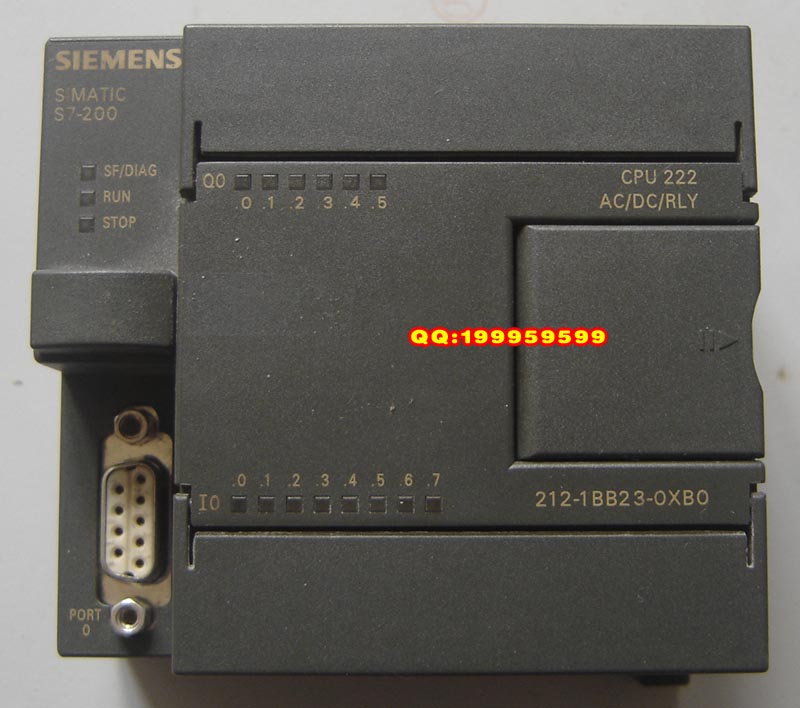

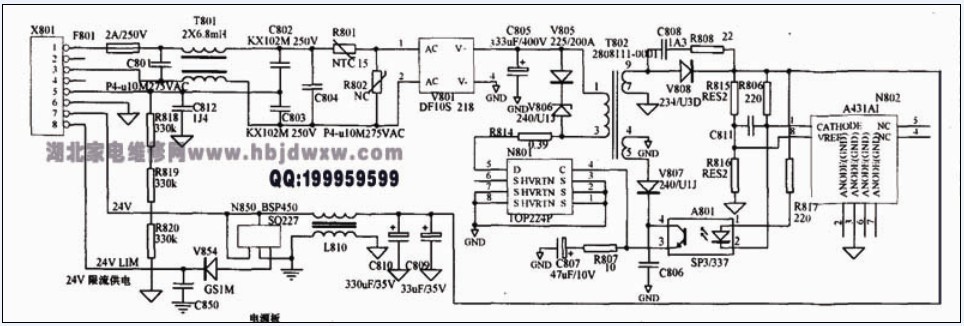

西門子S7-200 CPU222 PLC指示燈不亮，沒有24V輸出。找一張美國產PLC電路圖做參考。

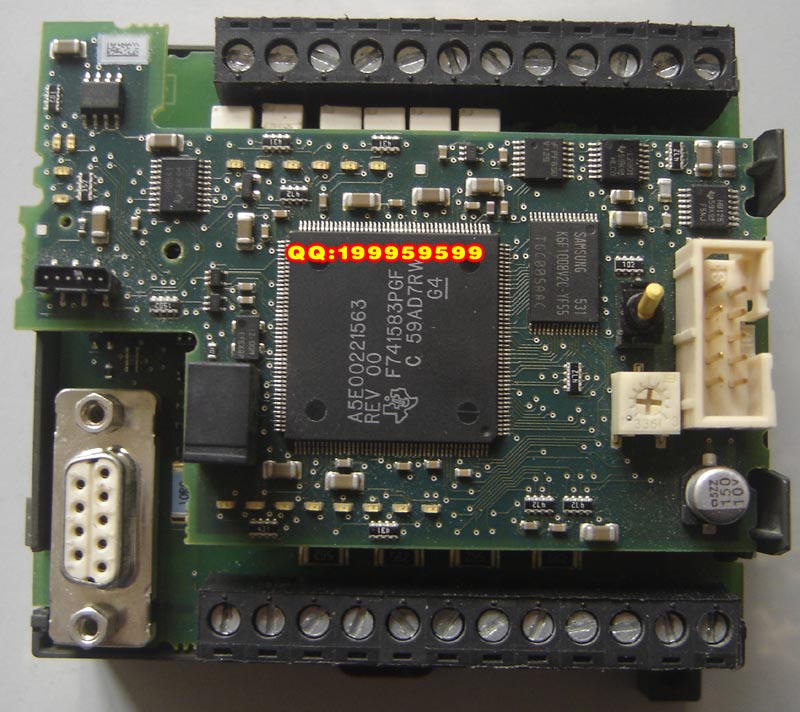

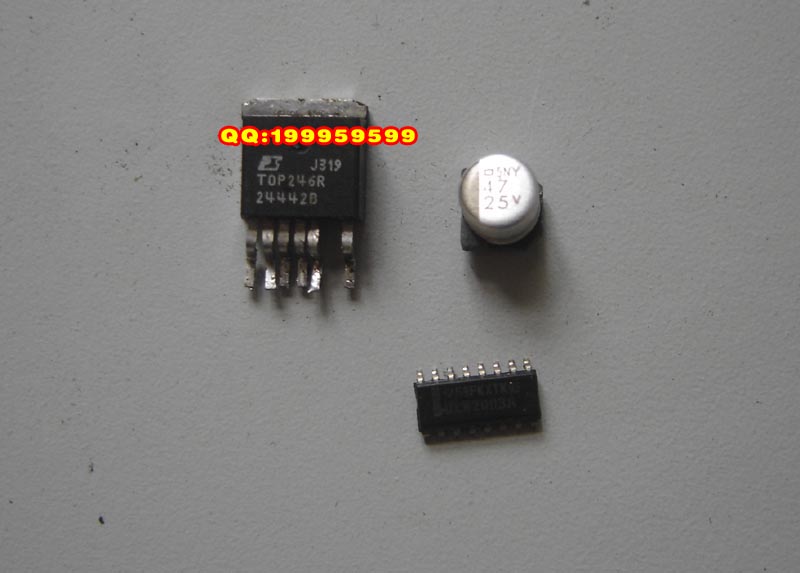

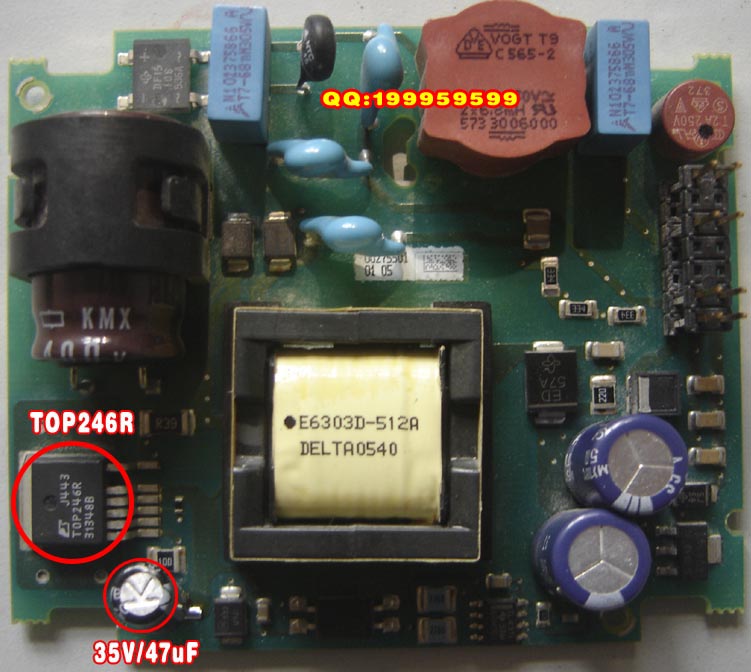

找到電源板，檢查電源管TOP246R， C腳無輸出。更換TOP246R。檢查固態電容25V/47uF,容量不足，用普通35V/47uF電容代換。

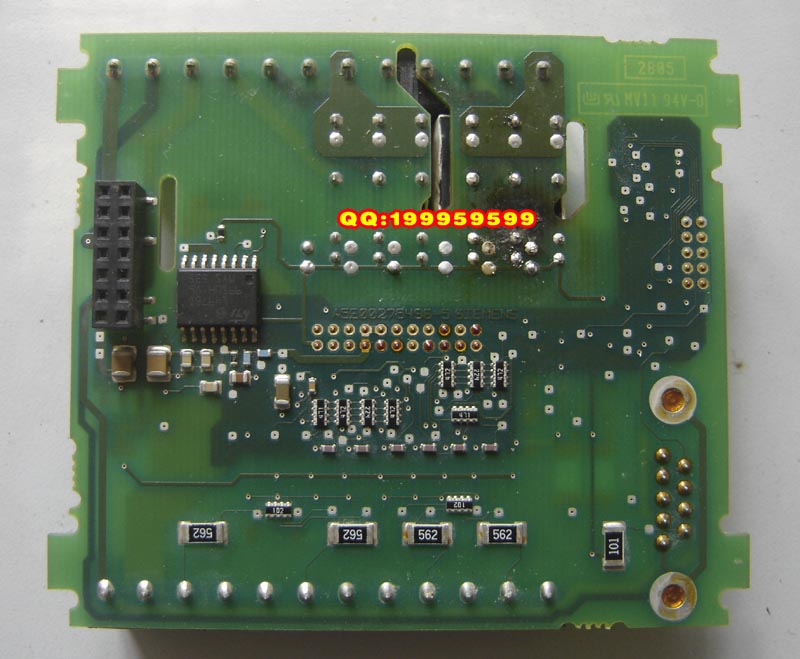

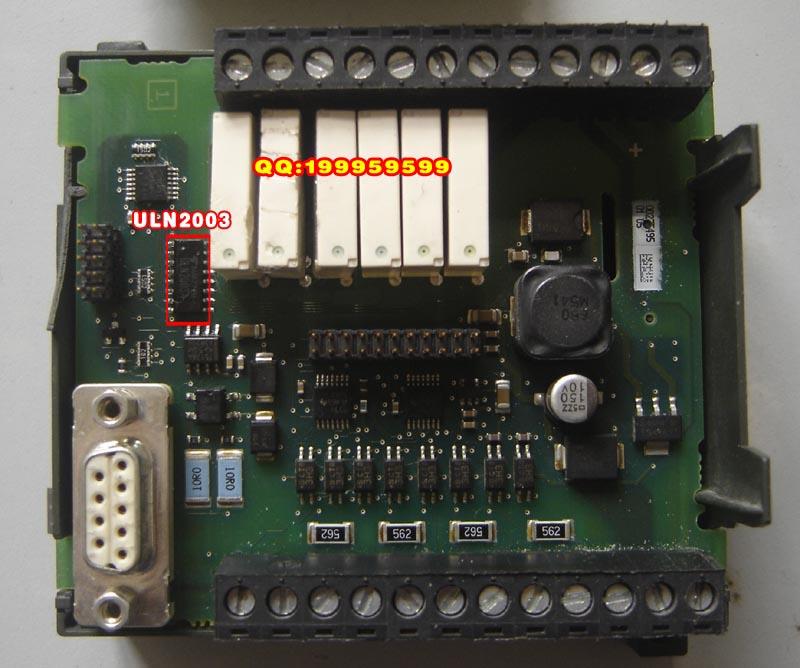

更換以后電源正常，有24V輸出。接上數據線，傳入輸出點檢測程序，發現輸出04點繼電器無動作，單獨加電給該繼電器能動作。檢查繼電器驅動IC ULN2003，該IC15腳接04點繼電器，查15腳無輸出，更換ULN2003一切正常。
