設計電路控制3個氣缸怎么設計，因機器原因，不能用plc控制氣缸，只能用傳統繼電器或其他設計電路，忘在這里遇到高人指點指點，氣缸沒有行程限制，而且電路是順控的，plc每次發出一個啟動指令，氣缸只執行一次，不循環工作，氣缸工作原理如下 plc發出啟動指令-----3號氣缸伸出到底之后-------1號氣缸收回到底之后-------2號氣缸伸出到底之后--------1號氣缸伸出到底之后-----3號氣缸收回到底之后----2號氣缸收回到底之后同時發完畢指令給plc（注：plc只控制啟動，不能用plc直接編程控制氣缸），有誰會的能不能設計一個電路給我呢？我的聯系方式是505030990@qq.co

[ 此帖被505030990在2013-04-28 21:50重新編輯 ]

www7797257

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 74 個
工控威望: 256 點
下載積分: 4397 分
在線時間: 60(小時)
注冊時間: 2007-11-17
最后登錄: 2020-07-16
查看www7797257的主題 / 回貼

1樓發表于: 2013-04-27 22:35

只看該作者 | 小中大

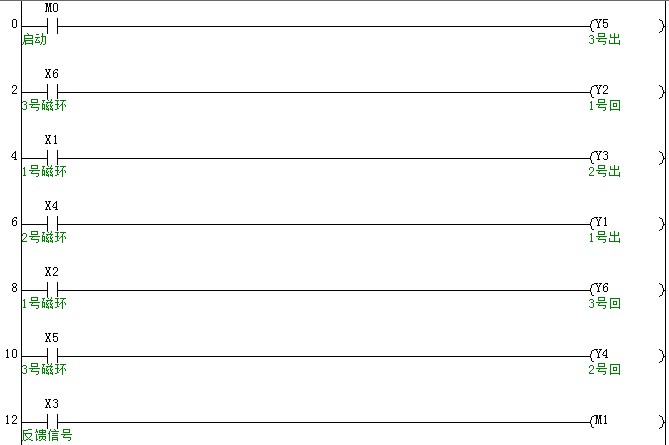

畫出PLC梯形圖，然后把開關線圈換成繼電器

fskingkong

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 100 個
工控威望: 249 點
下載積分: 1005 分
在線時間: 47(小時)
注冊時間: 2007-11-29
最后登錄: 2016-04-20
查看fskingkong的主題 / 回貼

2樓發表于: 2013-04-28 14:06

只看該作者 | 小中大

是什么因素不許可使用PLC，PLC是個中心，非常強大，如果不用PLC控制，那么啟動后，又由什么停止，如果用常規繼電器控制，還要加入中間繼電器，時間繼電器控制，

czlxasd

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 8 個
工控威望: 126 點
下載積分: 1081 分
在線時間: 4(小時)
注冊時間: 2013-03-29
最后登錄: 2014-09-19
查看czlxasd的主題 / 回貼

3樓發表于: 2013-04-28 14:59

只看該作者 | 小中大

是不是輸入輸出點不夠了加一組擴展模塊就好了方便以后再改動而且以后省去好多的維護用中間繼電器容易出故障

ap0804303

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 50 個
工控威望: 169 點
下載積分: 2010 分
在線時間: 66(小時)
注冊時間: 2012-08-20
最后登錄: 2023-02-28
查看ap0804303的主題 / 回貼

4樓發表于: 2013-04-28 15:50

只看該作者 | 小中大

選用2位五通電磁閥磁環開關

matengfei

攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的主題 / 回貼

5樓發表于: 2013-04-29 07:29

只看該作者 | 小中大

氣缸上面應該有裝磁性開關吧，不然怎么檢測氣缸的位置，來控制繼電器動作。

matengfei

攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的主題 / 回貼

6樓發表于: 2013-04-29 07:39

只看該作者 | 小中大

plc發出啟動指令-----3號氣缸伸出，到底之后；-------1號氣缸收回，到底之后；-------2號氣缸伸出，到底之后；--------1號氣缸伸出，到底之后；-----3號氣缸收回，到底之后；----2號氣缸收回，到底之后；同時發完畢指令給plc（注：plc只控制啟動，不能用plc直接編程控制氣缸）。
這樣才明白你的題意
