1、按起動按鈕，接觸器KM工作15秒鐘，KM停止。

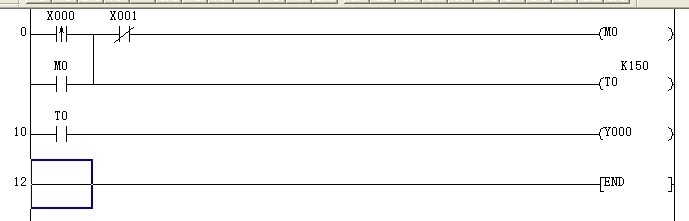

2、按起動按鈕，延時15秒鐘接觸器KM才工作，按停止按鈕KM方可停止。

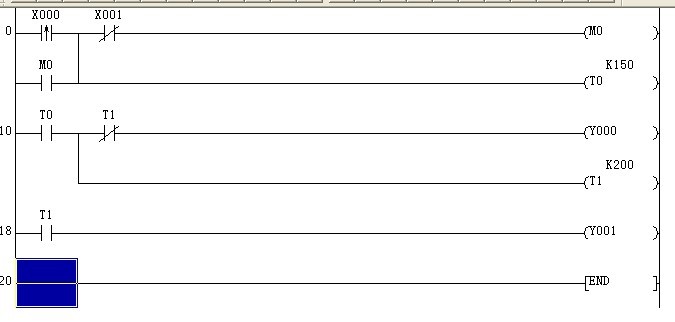

3、按起動按鈕，延時15秒鐘接觸器KM1才工作，KM1工作20秒鐘停止后，接觸器KM2工作；按停止按鈕KM2方可停止。
4、按起動按鈕，延時15秒鐘接觸器KM1才工作，KM1工作20秒鐘停止后，接觸器KM2工作，也使KM2工作20秒鐘停止，延時15秒鐘后，使KM1再次起動運行；按停止按鈕使任意在運行的接觸器停止。
5、按起動按鈕，延時15秒鐘接觸器KM1才工作，KM1工作20秒鐘停止后，延時15秒鐘后，接觸器KM2工作，也使KM2工作20秒鐘停止，延時15秒鐘后，使KM1再次起動運行；這樣反復循環3次后停止；按停止按鈕使任意在運行的接觸器停止。
6、啟動按鈕X1，停止按鈕X2，輸出Y0的單回路控制程序。
7、編寫一個M0=1后，延時15秒接通Y2，M0從1變0，延時18秒斷開Y2。
8、用一個輸入點（X3），控制一盞燈（Y1）。按3次燈亮，按3次燈滅。
9、正反轉程序。正轉啟動：X10，反轉啟動：X11，停止按鈕：X12；正向接觸器Y3，反向接觸器：Y4。
10、星-三角啟動程序。啟動按鈕：X13，停止按鈕：X14。主接觸器：Y5，星：Y6，三角：Y7。
11、編寫雙聯開關的程序。開關，X4，X5；燈Y1
12、設計一個按鈕控制正反轉的程序，即按一下正轉，再按一下反轉。
13題、
1、按X002，Y001點亮，延時5秒鐘后Y002點亮，Y001熄滅。
2、在Y002亮的前提下，延時10秒鐘后按X003三次后，Y003點亮，Y002關閉。
3、在上面按X003最后一次，Y002燈關閉的同時，計數器開始按每秒1次計數，且每秒Y004閃亮1次，計數15次后全部熄滅，并可以重復開始的動作。
14、設計一個單按鈕控制兩臺電動機順序啟動的程序，即按一下電動機M1啟動，再按一下電動機M2啟動；當按下停止按鈕時，兩臺電動機同時停止。
15題、
1、按X001按鈕，Y001延時2秒鐘后點亮，再延時3秒鐘后，Y002點亮。
2、在Y002亮的前提下，按X002，進行10秒鐘延時，在這10秒時間內，按X003五次（10秒鐘外操作無效），Y003點亮。
3、在Y003點亮后，計數器開始按每秒1次計數，且每秒鐘Y004閃亮一次，計數15次后，燈Y004點亮，按X000燈全部熄滅。
16、設計一個報警程序，當報警信號成立時，實現報警，要求如下：蜂鳴器鳴叫，警燈閃爍，閃爍為亮2S，滅1S，警燈閃爍15次后，自動結束報警。
17題、
1、按X000，Y000點亮，延時5秒鐘后Y001點亮， Y000熄滅。
2、在Y001亮的前提下，按X001，Y002閃亮（閃亮周期為1秒鐘），延時4秒鐘后，Y001，Y002全部關閉。
3、在上面燈全部關閉的同時，計數器開始按每秒1次進行計數， Y003也按每秒1次閃亮（閃亮?xí)r間為0.6秒），計數10次后，Y004點亮，Y003關閉，按X002，燈全部熄滅。
18、設計一個報警程序，當報警信號成立時，實現報警，要求如下：蜂鳴器鳴叫，頻率為2HZ；警燈以1HZ的頻率閃爍；10S鐘后，若沒有按下復位按鈕，則蜂鳴器鳴叫頻率變?yōu)?HZ，警燈以10HZ的頻率閃爍。當按下復位按鈕后，停止報警。
19題、
1、按X001，Y002點亮，延時4秒鐘后Y003點亮，再延時3秒鐘Y004點亮。
2、在Y004亮的前提下，按X002，Y005以周期為1S閃亮4次后，Y002、Y003、Y004、Y005全部關閉。
3、在上面燈全部關閉的同時，Y006、Y007交替點亮（每只燈間隔為0.5秒）；按X003，Y006、Y007熄滅，Y000點亮，按X003，燈全部熄滅。
20、設計一個報警程序，當報警信號成立時，實現報警，要求如下：蜂鳴器鳴叫，為一長音（響2S），一短音（響0.5S）；警燈以1HZ的頻率閃爍，當按下復位按鈕后，停止報警。
21題、
1、按X001，Y001延時5秒鐘后點亮，再延時5秒鐘后Y002也點亮。
2、在Y002亮的前提下，按X002，Y003點亮，并進行10秒鐘延時，在這10秒時間內，按X003三次（10秒鐘外操作無效），Y004點亮。
3、在Y004點亮后，計數器開始按每秒1次計數，且每秒鐘Y005閃亮一次，計數15次后Y006點亮，Y005關閉，按X004，燈全部熄滅。
22、設計一個兩臺電動機順序控制程序，即按下啟動動按鈕，M1啟動，延時3S后，M2自行啟動；按下停止按鈕，M2停止，延時3S后，M1自動停止；若按下急鈕，電動機立即停止。
23題、
1、按X000，Y000點亮，延時4秒鐘后，Y001點亮。
2、在以上條件下，延時10秒鐘后，按X001三次，Y002點亮，Y000，Y001燈關閉。
3、在上述Y000、Y001燈關閉的同時，計數器開始按每秒1次進行計數， 且每秒鐘Y003閃亮一次，計數10次后，燈全部熄滅。
