zhengfang

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 79 個
工控威望: 225 點
下載積分: 605 分
在線時間: 62(小時)
注冊時間: 2014-09-01
最后登錄: 2023-03-09
查看zhengfang的主題 / 回貼

樓主發表于: 2016-09-24 09:37

只看樓主 | 小中大

圖片：

各位好，s7-1200的擴展信號板驅動三菱的伺服，控制三菱的伺服信號是需要接成漏型

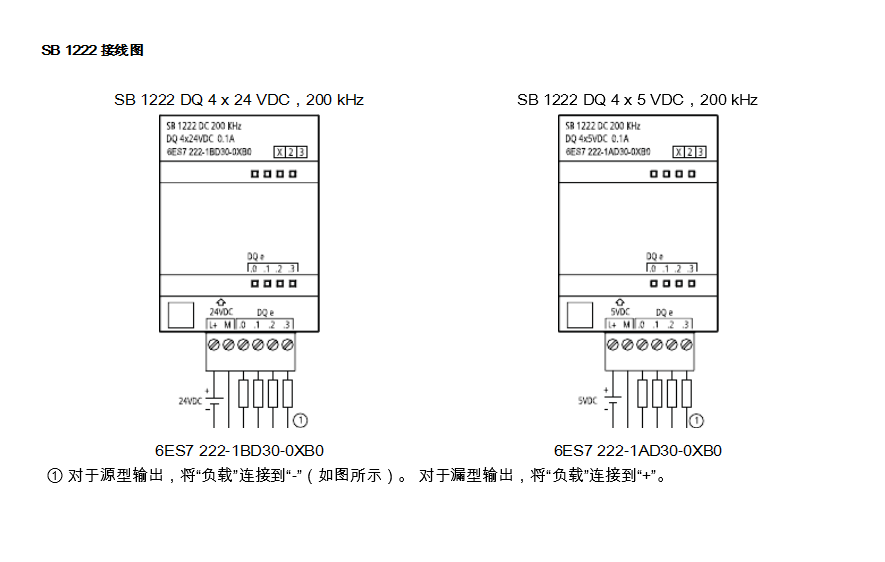

對了下面這張圖，接成漏型沒有輸出，幫我看看怎么接。謝謝

zhengfang

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 79 個
工控威望: 225 點
下載積分: 605 分
在線時間: 62(小時)
注冊時間: 2014-09-01
最后登錄: 2023-03-09
查看zhengfang的主題 / 回貼

1樓發表于: 2016-09-24 17:51

只看該作者 | 小中大

沒有人知道嗎？

zhengfang

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 79 個
工控威望: 225 點
下載積分: 605 分
在線時間: 62(小時)
注冊時間: 2014-09-01
最后登錄: 2023-03-09
查看zhengfang的主題 / 回貼

2樓發表于: 2016-09-24 18:02

只看該作者 | 小中大

我是用板信號板發脈沖控制三菱的伺服，程序調試好了，PLC有脈沖輸出就是伺服器接收不到脈沖。

beni

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 117 個
工控威望: 2126 點
下載積分: 50784 分
在線時間: 2664(小時)
注冊時間: 2010-07-13
最后登錄: 2025-02-05
查看beni的主題 / 回貼

3樓發表于: 2016-09-24 21:49

只看該作者 | 小中大

應該是接成源型吧

zhengfang

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 79 個
工控威望: 225 點
下載積分: 605 分
在線時間: 62(小時)
注冊時間: 2014-09-01
最后登錄: 2023-03-09
查看zhengfang的主題 / 回貼

4樓發表于: 2016-09-24 22:03

只看該作者 | 小中大

要接成漏型的

zhengfang

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 79 個
工控威望: 225 點
下載積分: 605 分
在線時間: 62(小時)
注冊時間: 2014-09-01
最后登錄: 2023-03-09
查看zhengfang的主題 / 回貼

5樓發表于: 2016-09-24 22:05

只看該作者 | 小中大

PLC需要輸出-24V的脈沖，才能驅動伺服，現在只能輸出+24V

beni

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 117 個
工控威望: 2126 點
下載積分: 50784 分
在線時間: 2664(小時)
注冊時間: 2010-07-13
最后登錄: 2025-02-05
查看beni的主題 / 回貼

6樓發表于: 2016-09-25 22:09

只看該作者 | 小中大

那就用PLC輸出+24V加限流電阻接伺服驅動器上的+PULSE端,0V接—PULSE端

jackal

索馬里海盜

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 657 個
工控威望: 1006 點
下載積分: 857 分
在線時間: 451(小時)
注冊時間: 2008-06-21
最后登錄: 2025-01-08
查看jackal的主題 / 回貼

7樓發表于: 2016-09-30 00:29

只看該作者 | 小中大

解決了嗎

zhengfang

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 79 個
工控威望: 225 點
下載積分: 605 分
在線時間: 62(小時)
注冊時間: 2014-09-01
最后登錄: 2023-03-09
查看zhengfang的主題 / 回貼

8樓發表于: 2016-10-29 21:55

只看該作者 | 小中大

解決了
