用編程電纜（PC/PPI）連接計算機與PLC,不能建立通訊。PLC用的是西門子CPU 224，編程軟件是V4.0　SP3　STEP7 MicroWIN
用了3臺電腦和其進行通訊都失敗了，也用了串口調試軟件也是提示沒有連接成功的信息。
我用的是用PPI/PC電纜連接S7-200和PC，RS232端口（標有PC）接PC，RS485端口（標有PPI）接PLC。

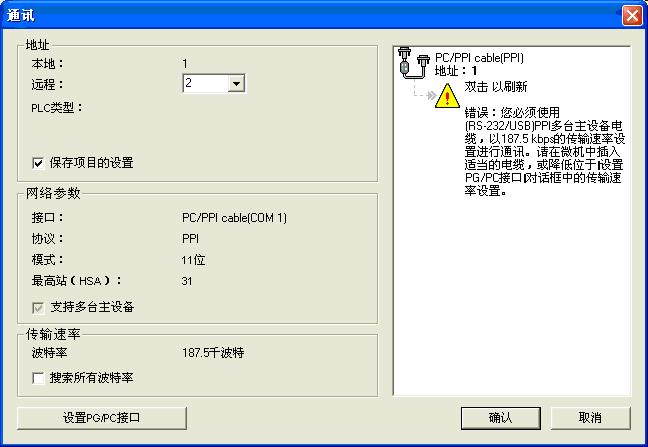

錄像可以在這里下載，也可以到我的網盤下載：henphi.ys168.com請朋友們告訴我　我的操作有沒有什么錯誤？謝謝！

[ 此帖被sjm213在2009-09-11 14:51重新編輯 ]

附件：

西門子S7-200通訊操作錄像.rar (995 K) 下載次數:111
網站提示: 請不要用迅雷下載附件，容易出錯

a2103

珍愛生命，遠離領導

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 309 個
工控威望: 462 點
下載積分: 1168 分
在線時間: 74(小時)
注冊時間: 2009-01-04
最后登錄: 2015-04-14
查看a2103的主題 / 回貼

1樓發表于: 2009-09-11 13:56

只看該作者 | 小中大

你選擇的哪個PG/PC接口?
改變波特率試試

本帖最近評分記錄：

下載積分:+4(kv47sn) 熱心助人,加分表?yè)P(yáng)

下載積分:+1(sjm213) 熱心助人,加分表?yè)P(yáng)

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5243 個
工控威望: 7467 點
下載積分: 159707 分
在線時間: 3191(小時)
注冊時間: 2007-11-21
最后登錄: 2025-02-23
查看sjm213的主題 / 回貼

2樓發表于: 2009-09-11 14:57

只看該作者 | 小中大

1. 確認COM口選擇正確；
2. “站參數”中地址設置為0無需改動；
3. “網絡參數”中“高級PPI”和“多主站網絡”可不選取，傳輸波特率設置為9.6K；
4. 【通信】窗口選上“搜索所有波特率”；----此時應該能夠看到軟件自動更換不同的波特率搜索126個地址的狀態。
5. PLC 打到“STOP”狀態在傳輸程序試試。

樓主留言：

1、我選的是COM1
2、站參數設為0也試過
3、試過
4、試過
5、試過
還是無用，我現在只懷疑是線的問題。

本帖最近評分記錄：

下載積分:+4(kv47sn) 熱心助人,加分表?yè)P(yáng)

下載積分:+4(guochunyi) 熱心助人,加分表?yè)P(yáng)

guochunyi

直讀解西門屏HMI口令。。。

級別: 論壇版主

發送短信
加為好友

精華主題: 5 篇
發帖數量: 8251 個
工控威望: 10383 點
下載積分: 21114 分
在線時間: 3046(小時)
注冊時間: 2007-03-01
最后登錄: 2025-02-23
查看guochunyi的主題 / 回貼

3樓發表于: 2009-09-11 16:51

只看該作者 | 小中大

除了樓上的提到的這幾點以外，你懷疑過通訊線么?
我發現你的編程線像是15元一條的山寨產品啊。
JS的銷售價格是50-150大洋，不知我說的對否。

樓主留言：

我也想過這個問題，西門子的東西要求太高了。

本帖最近評分記錄：

下載積分:+4(kv47sn)

下載積分:+1(sjm213) 熱心助人,加分表?yè)P(yáng)

可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。

wangyinlyg

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看wangyinlyg的主題 / 回貼

4樓發表于: 2009-09-11 17:11

只看該作者 | 小中大

ppi不支持187.5波特率改成9600或19.2k試試

樓主留言：

已經試過了。沒用哦。

本帖最近評分記錄：

下載積分:+4(kv47sn)

下載積分:+1(sjm213) 熱心助人,加分表?yè)P(yáng)

回憶依然最美

一不小心混進社會, 浪子回頭已經白費... ...

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1240 個
工控威望: 2873 點
下載積分: 21638 分
在線時間: 1322(小時)
注冊時間: 2008-06-16
最后登錄: 2025-02-01
查看回憶依然最美的主題 / 回貼

5樓發表于: 2009-09-11 18:32

只看該作者 | 小中大

哈哈，這個問題用你這條電纜聯機是很難辦到的，不知樓主的PLC是新的還是舊的，我看出現這情況八成是舊的，波特率被設為置為187.5K，這個只有用Simens原裝通訊線，把波特率設置為187.5K才能聯機。樓主的通訊線不支持187.5K的波特率通信！
以上~~

樓主留言：

你說的我也考慮過，現在只想讀一下程序，不想花300元買根這種電纜。PLC是2003年出廠的。

本帖最近評分記錄：

下載積分:+4(kv47sn)

下載積分:+1(sjm213) 熱心助人,加分表?yè)P(yáng)

kv47sn

事在天成

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 230 個
工控威望: 1037 點
下載積分: 951 分
在線時間: 96(小時)
注冊時間: 2008-11-20
最后登錄: 2022-12-09
查看kv47sn的主題 / 回貼

6樓發表于: 2009-09-11 20:03

只看該作者 | 小中大

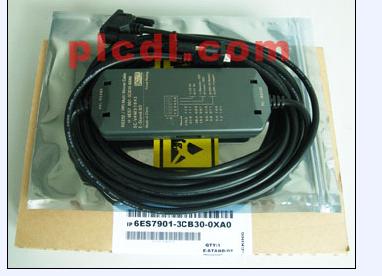

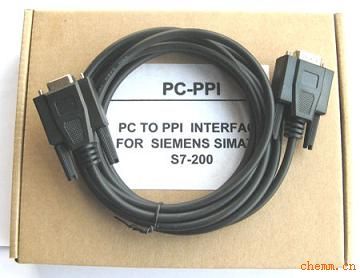

不知這個電纜能用嗎？

本帖最近評分記錄：

下載積分:+1(sjm213) 熱心助人,加分表?yè)P(yáng)

kv47sn

事在天成

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 230 個
工控威望: 1037 點
下載積分: 951 分
在線時間: 96(小時)
注冊時間: 2008-11-20
最后登錄: 2022-12-09
查看kv47sn的主題 / 回貼

7樓發表于: 2009-09-11 20:13

只看該作者 | 小中大

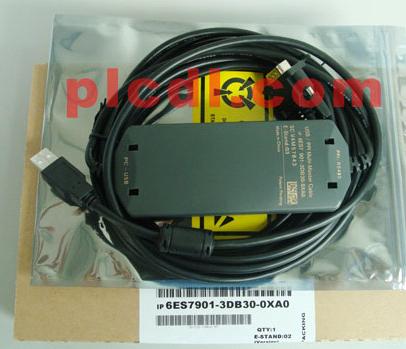

這也還有幾根，給人的感覺是要好一些

kv47sn

事在天成

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 230 個
工控威望: 1037 點
下載積分: 951 分
在線時間: 96(小時)
注冊時間: 2008-11-20
最后登錄: 2022-12-09
查看kv47sn的主題 / 回貼

8樓發表于: 2009-09-11 20:16

只看該作者 | 小中大

圖片：

剛才記不得發圖了

hxl202319

工資就像大姨媽，一月一次，一周就沒了

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1751 個
工控威望: 10137 點
下載積分: 61261 分
在線時間: 2667(小時)
注冊時間: 2007-03-26
最后登錄: 2025-02-19
查看hxl202319的主題 / 回貼

9樓發表于: 2009-09-11 20:38

只看該作者 | 小中大

西門子PC/PPI線，你6樓，8樓的應該可以。
不過我也碰過不能通訊的，后來用CP5512才通訊上

本帖最近評分記錄：

下載積分:+4(kv47sn)

下載積分:+1(sjm213) 熱心助人,加分表?yè)P(yáng)

簽名無效了，麻雀不見了！

dv0429

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 205 個
工控威望: 221 點
下載積分: 837 分
在線時間: 96(小時)
注冊時間: 2008-02-27
最后登錄: 2023-09-18
查看dv0429的主題 / 回貼

10樓發表于: 2009-09-11 22:03

只看該作者 | 小中大

你用的電纜不用想了,絕對不可能用187.5波特率的.
解決辦法有兩個:
1,買一根西門子原裝的PPI多主站電纜,串口或USB都行,看你自己的電腦來選,價格大約是600-700左右
2.降低通信波特率,使用非西門子原裝電纜的最多只能用19.2波特率.

本帖最近評分記錄：

下載積分:+1(kv47sn)

下載積分:+2(sjm213) 熱心助人,加分表?yè)P(yáng)

wjz7211

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 118 個
工控威望: 207 點
下載積分: 4443 分
在線時間: 173(小時)
注冊時間: 2008-01-05
最后登錄: 2023-09-16
查看wjz7211的主題 / 回貼

11樓發表于: 2009-09-11 22:22

只看該作者 | 小中大

你用的電纜與PLC通訊肯定很困難，你用西門子原裝的USB電纜（6ES7 901-3DB30-0XA0）或者國產有品牌的電纜（國產的一般要裝驅動）試一下，在PG/PC接口設置中選擇 PC/PPI cable（PPI）,波特率選擇9.6kbps。

本帖最近評分記錄：

下載積分:+1(kv47sn)

下載積分:+1(sjm213) 熱心助人,加分表?yè)P(yáng)
