你信圖紙還是信實物？糾結干嘛？

你真能，我就橫豎沒看出輸出與正極相連。

樓主不要糾結在圖上，那是畫圖人員在圖上表示接線都集合到光電內部而已，根據圖線藍色接就OK了

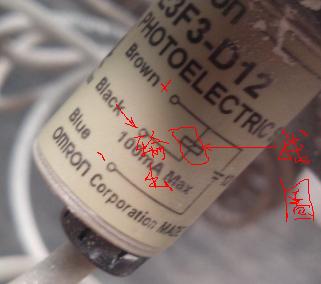

看這個光電上的接線，黑色是輸出線吧，那么這個黑色的線這不和正端的褐色線相連嗎，光電有信號時，是不是正端和黑色的線就導通了。

引用

引用第15樓lzhpsky于2014-05-17 06:29發表的  :
[attachment=121449]

看這個光電上的接線，黑色是輸出線吧，那么這個黑色的線這不和正端的褐色線相連嗎，光電有信號時，是不是正端和黑色的線就導通了。

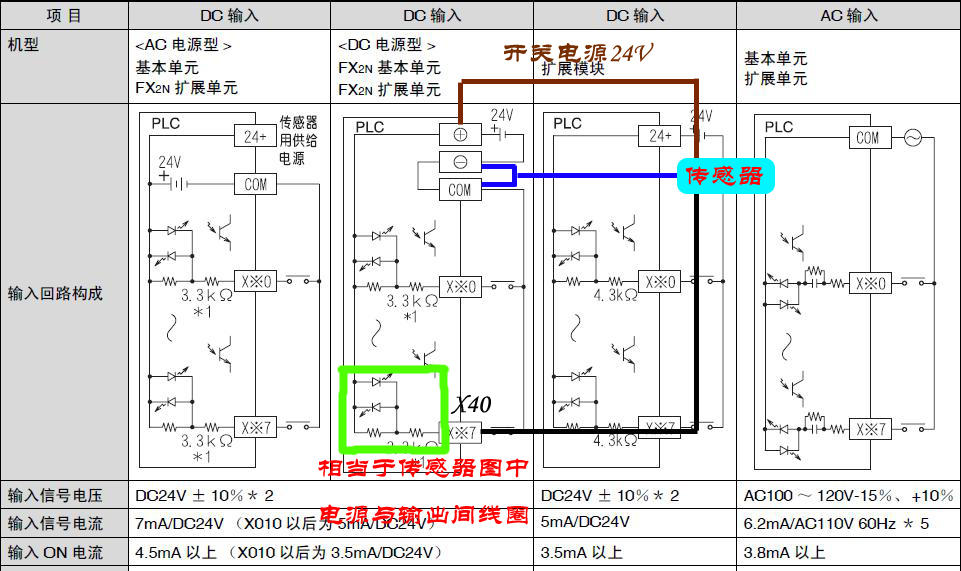

就把圖中那個線圈看成PLC的輸入光耦，這樣看明白了？

？？？

那個方框表示外部的一個線圈。

朋友，從元件到圖紙都沒有錯，元件輸出端英文標明為黑色（black），圖紙接plc的x40，并沒有接正極，元件實際是歐姆龍系列接近開關，感應觸發內部三極管，三極管有pnp型相當于機械接近開關常閉觸點，有npn型，相當于常開觸點，此圖為，當鐵塊接近元件時，輸出端置底電平，相當于x40與com連接，否則，置高電平，相當于x40與com斷開。

引用

引用第15樓lzhpsky于2014-05-17 06:29發表的  :
[attachment=121449]

看這個光電上的接線，黑色是輸出線吧，那么這個黑色的線這不和正端的褐色線相連嗎，光電有信號時，是不是正端和黑色的線就導通了。

樓主，有圖有真相。


有圖有真相啊。

感謝朋友們，搞明白了，看了17樓的圖，一下明白了，我以為光電開關上那個方塊是內部電路呢，原來代表的是外部的繼電器線圈。光電開關圖上線圈的一端直接接的正，另一端接的輸出，那么輸出肯定是負，也就是說是NPN輸出的。感謝大家的無私幫助。謝謝！謝謝！小弟犯的是低級錯誤。

再次感謝前輩們單獨畫圖給我講解。謝謝了。

npn輸出為付
