wsir123
日子在忙碌中才會顯得充實，我喜歡這樣的生活。
級別: 論壇版主

精華主題: 4 篇
發帖數量: 1504 個
工控威望: 5491 點
下載積分: 24427 分
在線時間: 818(小時)
注冊時間: 2007-01-22
最后登錄: 2024-06-09
查看wsir123的 主題 / 回貼
12樓  發表于: 2010-05-22 18:48
引用
引用第4樓zycyhwan于2010-05-22 15:55發表的  :
這個圖看下應該知道了吧？（其中一種接法）

原理是這樣, 不過對新手容易產生誤導. 與輸出供電電壓交直流等級, 電磁閥功率, 頻繁程度, plc輸出類型都有關系.
本帖最近評分記錄：
  • 下載積分:+1(fuy1118) 熱心助人
    • 保持每天一點小進步足矣。。。
    kuikui00
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看kuikui00的 主題 / 回貼
    13樓  發表于: 2010-05-22 19:11
    你的COM端口是24V  你的輸出端COM為0v
    你的COM端口是0V  你的輸出端COM為24v
    huxupin
    級別: 家園�？�
    精華主題: 0
    發帖數量: 711 個
    工控威望: 904 點
    下載積分: 7793 分
    在線時間: 248(小時)
    注冊時間: 2009-03-22
    最后登錄: 2025-01-25
    查看huxupin的 主題 / 回貼
    14樓  發表于: 2010-05-22 21:17
    嗨，真是的，PLC接線是和繼電器線路接線是一樣的
    xahenry
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看xahenry的 主題 / 回貼
    15樓  發表于: 2010-05-23 09:55
    要加中繼繼電器,否則PLC命難保.
    dbguanxu
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看dbguanxu的 主題 / 回貼
    16樓  發表于: 2010-05-23 20:30
    11樓的說法不可取，PLC本身輸出的+24V電源是有容量限制的，即使輸出功率夠帶動電磁閥，也相當危險，一旦電磁閥線圈損壞，直接導致PLC電源短路！！
    小小的菜鳥
    級別: 略有小成
    精華主題: 0
    發帖數量: 92 個
    工控威望: 216 點
    下載積分: 694 分
    在線時間: 99(小時)
    注冊時間: 2009-04-30
    最后登錄: 2024-12-21
    查看小小的菜鳥的 主題 / 回貼
    17樓  發表于: 2010-05-23 21:11
    如果是用PLC觸點直接控制直流電磁閥的話 ，建議加一個二極管 ，好象是可以增加觸點壽命
    zhuzhu001214
    級別: 正式會員
    精華主題: 0
    發帖數量: 9 個
    工控威望: 95 點
    下載積分: 474 分
    在線時間: 18(小時)
    注冊時間: 2010-05-04
    最后登錄: 2025-01-09
    查看zhuzhu001214的 主題 / 回貼
    18樓  發表于: 2010-05-24 09:48
    穩妥的辦法就是加裝中間繼電器，電源部分與PLC分開另加熔絲保護負載
    lxwcys
    富士工控產品一級代理
    級別: 略有小成
    精華主題: 0
    發帖數量: 62 個
    工控威望: 248 點
    下載積分: 546 分
    在線時間: 18(小時)
    注冊時間: 2010-05-18
    最后登錄: 2024-03-24
    查看lxwcys的 主題 / 回貼
    19樓  發表于: 2010-05-24 10:27
    參考產品說明書吧
    up116
    任世事沉浮，愿真心永存
    級別: 工控俠客
    精華主題: 0
    發帖數量: 322 個
    工控威望: 3744 點
    下載積分: 7304 分
    在線時間: 488(小時)
    注冊時間: 2009-03-20
    最后登錄: 2024-06-25
    查看up116的 主題 / 回貼
    20樓  發表于: 2010-05-24 10:52
    先從基礎學起吧
    千帆過盡，方知其味
    wuji001
    級別: 略有小成
    精華主題: 0
    發帖數量: 225 個
    工控威望: 394 點
    下載積分: 501 分
    在線時間: 118(小時)
    注冊時間: 2009-12-18
    最后登錄: 2023-06-06
    查看wuji001的 主題 / 回貼
    21樓  發表于: 2010-05-24 11:08
    這個有這么困難嗎 討論這么多頁
    dgl8686
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看dgl8686的 主題 / 回貼
    22樓  發表于: 2010-05-24 18:57

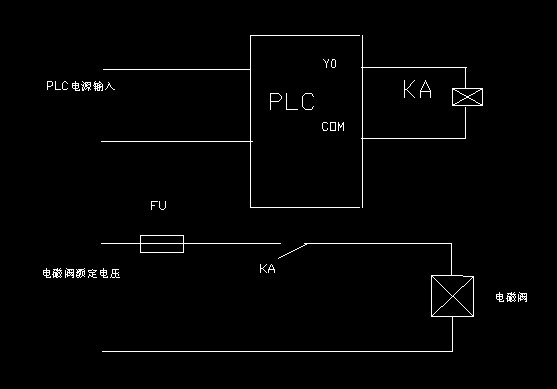

    如圖
     在電鍍溫度控制是的是這樣的
    樓主留言：
    你的圖很到位，謝謝
    風中之吻
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看風中之吻的 主題 / 回貼
    23樓  發表于: 2010-05-25 13:09
    PLC不要直接接負載，否則容易燒觸點，經過中繼轉一下
