樓主發表于: 2011-10-06 12:09

硬件：基恩士的位移激光傳感器  模擬量5v過來的

fx1n的 plc  ad轉換模塊一個

要求   把每次測量的內容換成曲線波形來  做記錄

難度大么  有沒現成的程序？是做在觸摸屏上好呢還是在pc上做好？？~

謝謝語文表達能力不是很好   問題很亂將就著看吧謝謝~

QQ 6024 52611

rockyhuo

專業制造全伺服高速衛生巾機器

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1610 個
工控威望: 1929 點
下載積分: 4459 分
在線時間: 439(小時)
注冊時間: 2008-07-14
最后登錄: 2025-01-02
查看rockyhuo的主題 / 回貼

1樓發表于: 2011-10-06 13:30

只看該作者 | 小中大

在觸摸屏上做曲線，會慘不忍睹的，還是用PC上的好

變頻器中心放卷，可以穩定達到280M/分鐘線速度.
全伺服衛生巾、尿褲、護墊機機器項目合作，承接多功能衛生巾中包機制造，尿褲垛碼機制造
QQ:84818626
電話:18923140420

820520

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 78 個
工控威望: 182 點
下載積分: 827 分
在線時間: 50(小時)
注冊時間: 2011-05-02
最后登錄: 2013-07-16
查看820520的主題 / 回貼

2樓發表于: 2011-10-06 13:33

只看該作者 | 小中大

是買ad 模塊
還是買采集卡~

QQ 6024 52611

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3393 個
工控威望: 3191 點
下載積分: 70452 分
在線時間: 1604(小時)
注冊時間: 2008-04-20
最后登錄: 2024-12-17
查看wwcwwc的主題 / 回貼

3樓發表于: 2011-10-06 14:13

只看該作者 | 小中大

一般觸摸屏應該具備像棒圖數據記錄等功能，應該能夠滿足你的需要。

jun888006

我年輕需要你指點但不需要你指指點點

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 441 個
工控威望: 2982 點
下載積分: 1841 分
在線時間: 279(小時)
注冊時間: 2011-03-17
最后登錄: 2024-04-01
查看jun888006的主題 / 回貼

4樓發表于: 2011-10-06 14:27

只看該作者 | 小中大

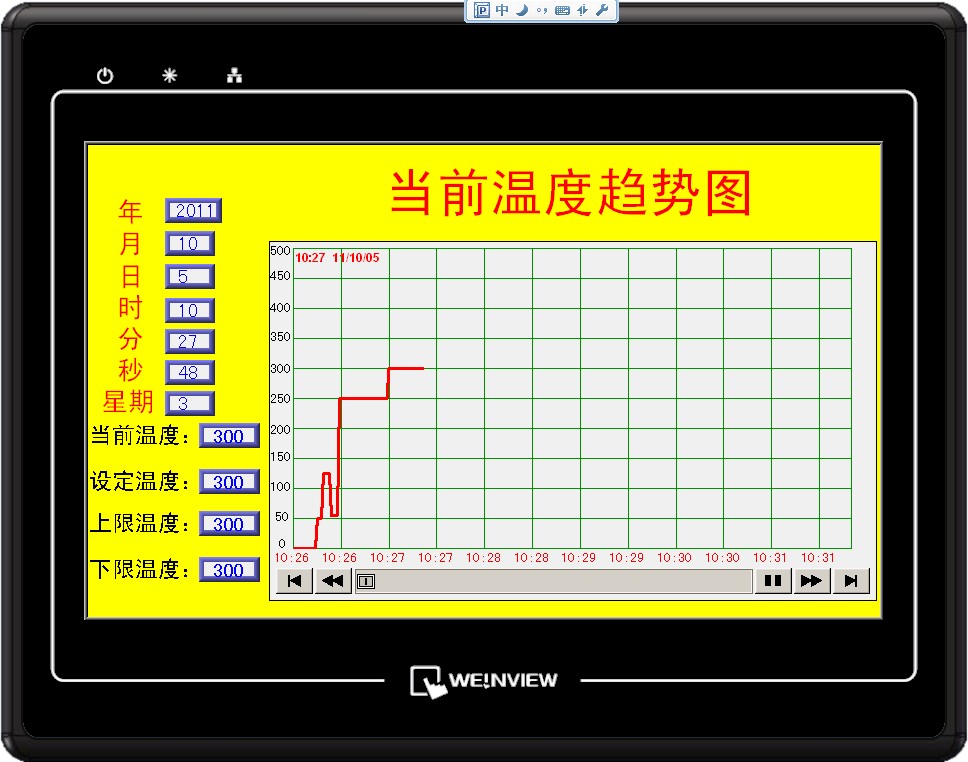

圖片：

你看看這個應該差不多就昨天我做的一個溫度道理應該差不多

電氣交流群：107855191

jun888006

我年輕需要你指點但不需要你指指點點

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 441 個
工控威望: 2982 點
下載積分: 1841 分
在線時間: 279(小時)
注冊時間: 2011-03-17
最后登錄: 2024-04-01
查看jun888006的主題 / 回貼

5樓發表于: 2011-10-06 14:27

只看該作者 | 小中大

趨勢圖

電氣交流群：107855191

liuhanqi

活著就要做貢獻！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1226 個
工控威望: 3725 點
下載積分: 6181 分
在線時間: 378(小時)
注冊時間: 2008-03-04
最后登錄: 2017-06-16
查看liuhanqi的主題 / 回貼

6樓發表于: 2011-10-06 16:10

只看該作者 | 小中大

同意4樓的看法，再連接到無紙記錄儀上。是否能達到你的要求。

學無止境，永遠是學生。

820520

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 78 個
工控威望: 182 點
下載積分: 827 分
在線時間: 50(小時)
注冊時間: 2011-05-02
最后登錄: 2013-07-16
查看820520的主題 / 回貼

7樓發表于: 2011-10-06 19:49

只看該作者 | 小中大

是的 jun888006
你的應該和我差不錯的意思哈 ~ 能否借用一下試試看 ·~

QQ 6024 52611

ysheng9099

三人行必有吾師

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 959 個
工控威望: 2440 點
下載積分: 21432 分
在線時間: 125(小時)
注冊時間: 2010-10-28
最后登錄: 2025-02-05
查看ysheng9099的主題 / 回貼

8樓發表于: 2011-10-07 21:24

只看該作者 | 小中大

0~5V或1~5V信號可以直接通過采集卡傳到PC上的，組態一下就行了

hogoqiu

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 35 個
工控威望: 146 點
下載積分: 607 分
在線時間: 36(小時)
注冊時間: 2011-03-13
最后登錄: 2022-07-12
查看hogoqiu的主題 / 回貼

9樓發表于: 2011-10-07 21:39

只看該作者 | 小中大

pc上用組態軟件實現

合益自動化

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 16 個
工控威望: 137 點
下載積分: 627 分
在線時間: 6(小時)
注冊時間: 2011-10-08
最后登錄: 2018-01-13
查看合益自動化的主題 / 回貼

10樓發表于: 2011-10-08 03:10

只看該作者 | 小中大

其實用PLC也能做到，就是曲線圖可能不夠光滑，因為PLC的采集速度不夠快，如果用工控機和組態軟件一起做的話，那就爽多啦。
