格林
我聽到了花開的聲音,也看到了花落的結局.
級別: 工控俠客
精華主題: 0
發帖數量: 123 個
工控威望: 3374 點
下載積分: 1553 分
在線時間: 38(小時)
注冊時間: 2011-06-08
最后登錄: 2025-02-04
查看格林的 主題 / 回貼
樓主  發表于: 2012-05-27 22:18
參加考試的時候題目是這樣的：用兩個接觸器和4個按鈕實現兩臺電機既能實現先后啟動和停止，也能實現同時啟動和停止。本人不才，畫了幾天也沒能實現上述要求，特在此請教高手指教。雖然考試已經結束，但是這個題目一直困擾著我。如芒在背。煩請各位高手指教。
接觸器是3組主觸點，2組常開觸點，2組常閉觸點那種。按鈕式1組常開，1組常閉那種。4個獨立的按鈕。
zlc1210903
級別: 工控俠客
精華主題: 0
發帖數量: 483 個
工控威望: 3543 點
下載積分: 1050 分
在線時間: 343(小時)
注冊時間: 2011-06-14
最后登錄: 2024-07-02
查看zlc1210903的 主題 / 回貼
1樓  發表于: 2012-05-27 22:29
如果能一起啟動，一起停止，并且能分別起停，按鈕要6個吧
如果分別啟動，一起停止和一起啟動停止，按鈕剛好夠用。三個啟動一個停止。
羨慕高手，希望有一天我也成為高手。
lizhongxv
摸索者
級別: 略有小成
精華主題: 0
發帖數量: 305 個
工控威望: 460 點
下載積分: 9689 分
在線時間: 353(小時)
注冊時間: 2009-05-08
最后登錄: 2022-12-24
查看lizhongxv的 主題 / 回貼
2樓  發表于: 2012-05-27 22:30
沒有時間繼電器，這個先后啟動時間間隔是多少？
chenpingyg
機械是柱石,電氣是靈魂.
級別: VIP會員
精華主題: 0
發帖數量: 1105 個
工控威望: 6705 點
下載積分: 100 分
在線時間: 603(小時)
注冊時間: 2007-01-25
最后登錄: 2017-04-03
查看chenpingyg的 主題 / 回貼
3樓  發表于: 2012-05-27 22:37
引用
引用第1樓zlc1210903于2012-05-27 22:29發表的  :
如果能一起啟動，一起停止，并且能分別起停，按鈕要6個吧
如果分別啟動，一起停止和一起啟動停止，按鈕剛好夠用。三個啟動一個停止。

還是沒能實現題目所需啊。
自己的事情自己做.
xianguo068
級別: 論壇先鋒
精華主題: 0
發帖數量: 14 個
工控威望: 1233 點
下載積分: 5296 分
在線時間: 40(小時)
注冊時間: 2011-10-16
最后登錄: 2018-11-17
查看xianguo068的 主題 / 回貼
4樓  發表于: 2012-05-27 22:38
時間繼電器呢
chenpingyg
機械是柱石,電氣是靈魂.
級別: VIP會員
精華主題: 0
發帖數量: 1105 個
工控威望: 6705 點
下載積分: 100 分
在線時間: 603(小時)
注冊時間: 2007-01-25
最后登錄: 2017-04-03
查看chenpingyg的 主題 / 回貼
5樓  發表于: 2012-05-27 22:39
引用
引用第2樓lizhongxv于2012-05-27 22:30發表的  :
沒有時間繼電器，這個先后啟動時間間隔是多少？

不用時間繼電器，只需要實現題目就行了。
自己的事情自己做.
pc5036
級別: 家園常客
精華主題: 0
發帖數量: 258 個
工控威望: 521 點
下載積分: 10572 分
在線時間: 272(小時)
注冊時間: 2008-11-01
最后登錄: 2024-07-10
查看pc5036的 主題 / 回貼
6樓  發表于: 2012-05-27 22:46

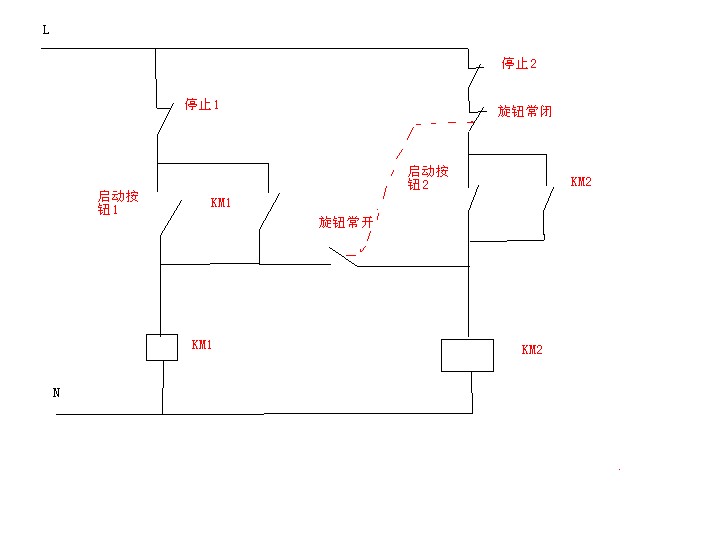

瞧瞧這個可以嗎？工作低級，不會用畫圖軟件，這個將就下吧
[ 此帖被pc5036在2012-05-28 10:35重新編輯 ]
pc5036
級別: 家園常客
精華主題: 0
發帖數量: 258 個
工控威望: 521 點
下載積分: 10572 分
在線時間: 272(小時)
注冊時間: 2008-11-01
最后登錄: 2024-07-10
查看pc5036的 主題 / 回貼
7樓  發表于: 2012-05-27 22:49
呵呵，只畫的出用轉換的
lizhongxv
摸索者
級別: 略有小成
精華主題: 0
發帖數量: 305 個
工控威望: 460 點
下載積分: 9689 分
在線時間: 353(小時)
注冊時間: 2009-05-08
最后登錄: 2022-12-24
查看lizhongxv的 主題 / 回貼
8樓  發表于: 2012-05-27 22:56
6樓怎么多出一個旋扭
格林
我聽到了花開的聲音,也看到了花落的結局.
級別: 工控俠客
精華主題: 0
發帖數量: 123 個
工控威望: 3374 點
下載積分: 1553 分
在線時間: 38(小時)
注冊時間: 2011-06-08
最后登錄: 2025-02-04
查看格林的 主題 / 回貼
9樓  發表于: 2012-05-27 23:01
圖片：
請容我分析你的線路：你的圖可以實現兩臺電機獨立的啟動和停止。當旋鈕常開點閉合的時候能實現同時啟動和停止。但沒有達到先后起停的目的。況且題目所給的元件中沒有旋鈕。
楊寧輝
給自己裝個擴展模塊！擴大自己的能量！
級別: 家園常客
精華主題: 0
發帖數量: 314 個
工控威望: 558 點
下載積分: 1336 分
在線時間: 412(小時)
注冊時間: 2011-12-15
最后登錄: 2017-06-09
查看楊寧輝的 主題 / 回貼
10樓  發表于: 2012-05-27 23:03
可以分成兩組弄嗎！可以單獨啟停也可以同時按兩個啟動或者停止
zmy450365
超越夢想
級別: 網絡英雄
精華主題: 0
發帖數量: 785 個
工控威望: 5312 點
下載積分: 15628 分
在線時間: 388(小時)
注冊時間: 2011-12-21
最后登錄: 2020-05-31
查看zmy450365的 主題 / 回貼
11樓  發表于: 2012-05-27 23:34
樓主的題目是先后啟動和停止，也能實現同時啟動和停止，，我認為，先后啟動和同時停止；同時啟動和同時停止可以的；如果先后啟動和先后停止；不好搞；
