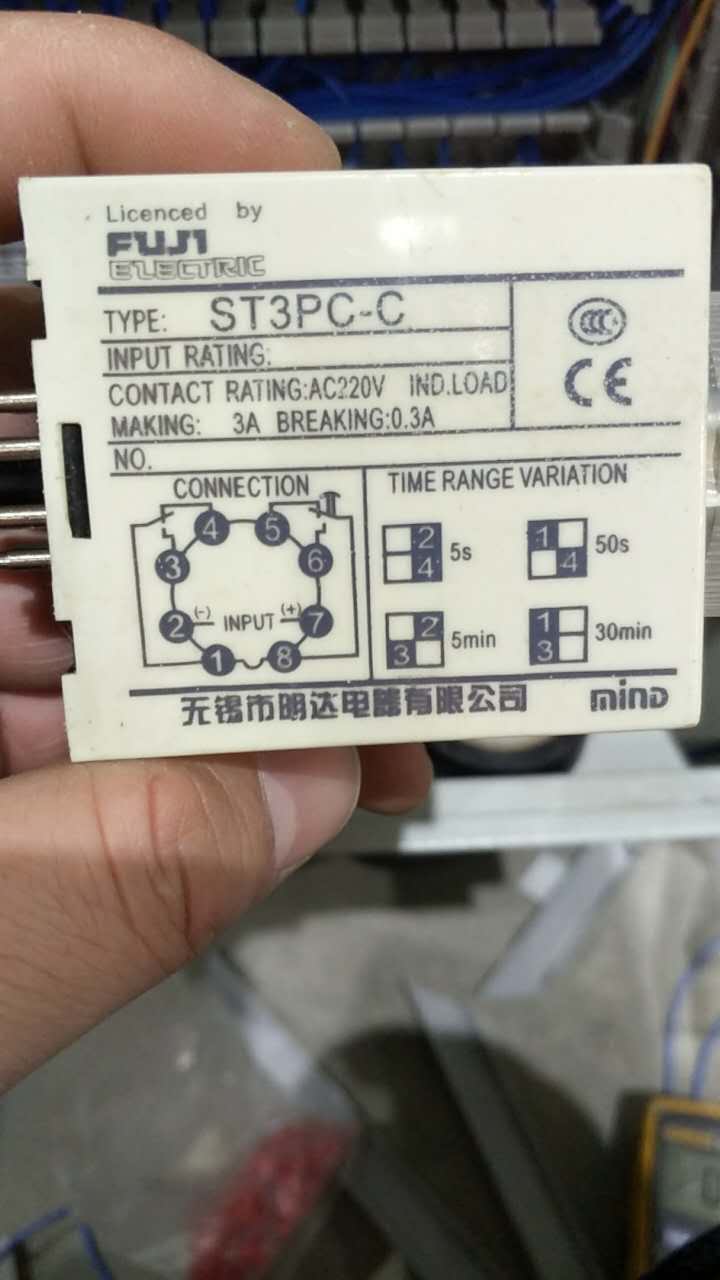

我覺得是：7#24v  2#0v 8#5#是延時斷開  8#6#是延時接通 1#4#常閉 1#3#常開 觸點最大電流3a，線圈電流0.3a，最大電壓220v 但同事在現場測試線圈工作電壓是220V的， 那這個時間繼電器的7#和2#是什么鬼？各位大佬你們碰到過沒？

2和7腳是線圈

現場測試的那個時間繼電器確定是和這個一樣的型號？

引用

引用第2樓guo529356503于2018-03-20 14:12發表的  :
現場測試的那個時間繼電器確定是和這個一樣的型號？

肯定的啊！

那就是線圈可選，那上面標識的+ - 符號有問題

線圈電壓在正面，轉過來看。一般這種東西都扔了用不長時間。

引用

引用第4樓guo529356503于2018-03-20 14:19發表的  :
那就是線圈可選，那上面標識的+ - 符號有問題

我也覺得應該是生產商的問題，但出現這樣的問題不應該吧？這樣我覺得會誤導別人啊！

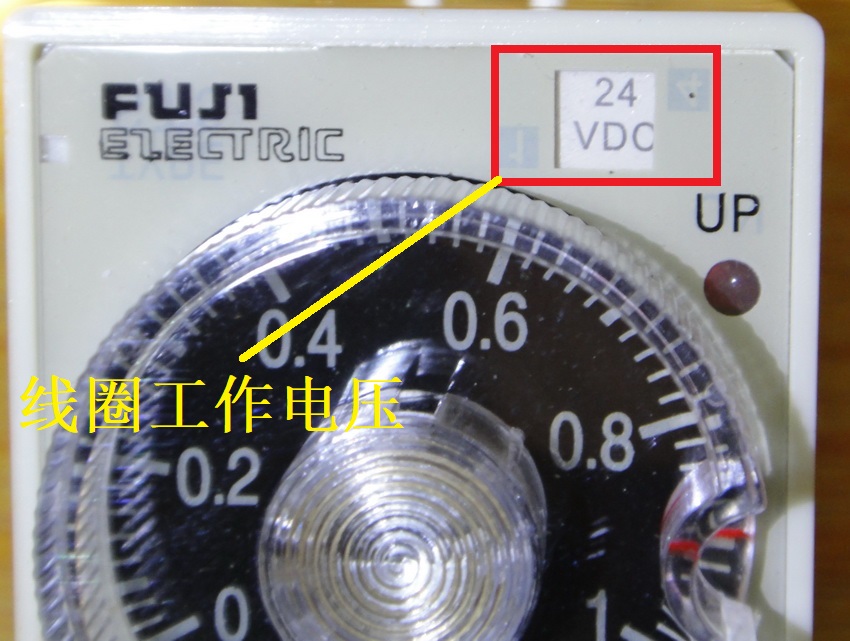

1-------7兩腳肯定是線圈，至于工作電壓是多少，在時間繼電器的面板會有標示，見下圖。

這是各廠家各有各的表示方法，不能說誤導，只能說你沒有實踐經驗。

來看看

2和7是線圈  供電電壓220V    1和8是觸點    分別連到上面的常開常閉觸點

引用

引用第7樓老兔子于2018-03-20 20:07發表的  :
1-------7兩腳肯定是線圈，至于工作電壓是多少，在時間繼電器的面板會有標示，見下圖。

這是各廠家各有各的表示方法，不能說誤導，只能說你沒有實踐經驗。

[attachment=220310]

好吧，受教了，謝謝！
