通過1個IP地址同時采集2臺西門子S7200 Smart的數據
一、應用場景

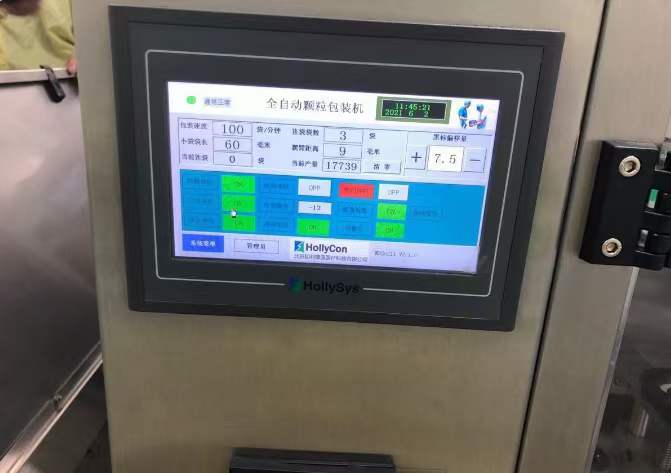

制藥廠的顆粒包裝機，控制系統由2臺西門子S7200 Smart的PLC和1臺昆侖通泰MCGS的觸摸屏組成。現在MES管理系統，需要采集設備的數據，只提供一個IP地址，且IP地址和原系統不在同一個網絡段內。
二、原系統架構

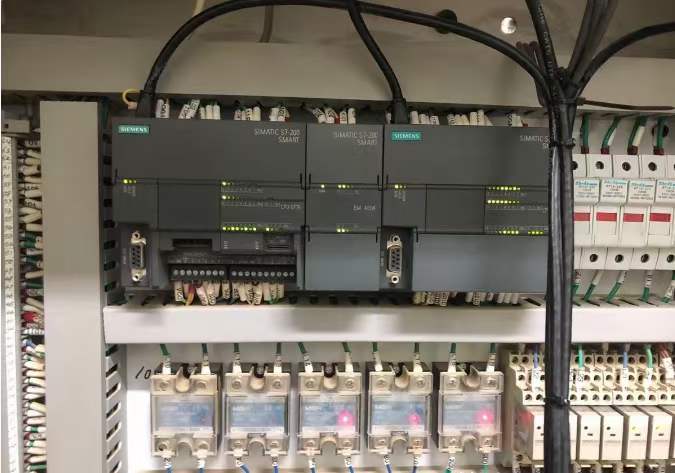

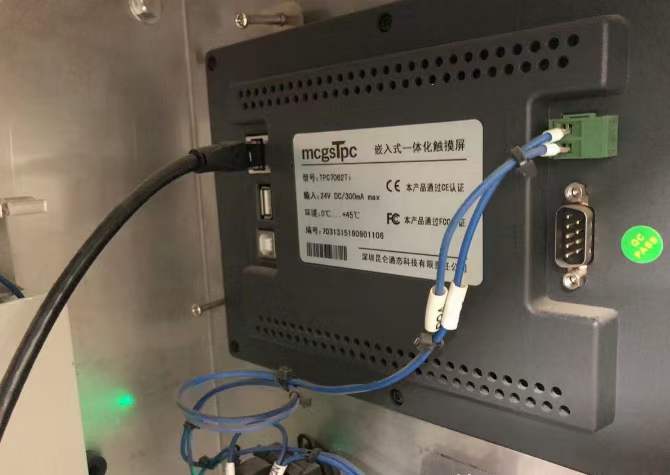

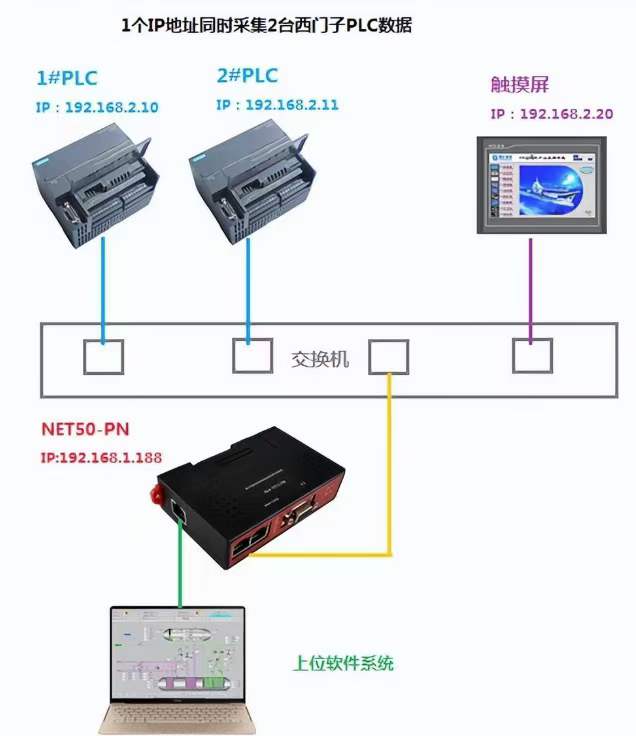

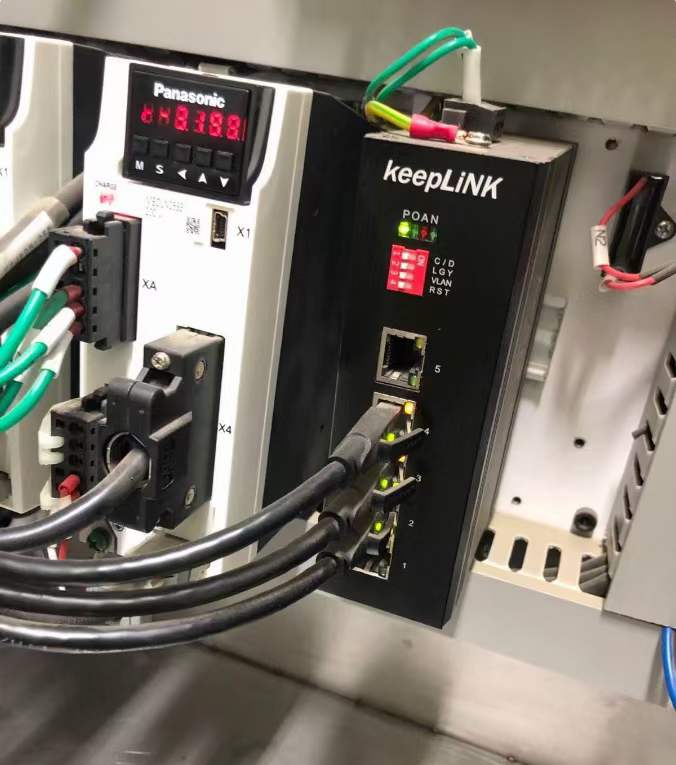

2臺西門子S7200 Smart的PLC的以太網通訊口，連接到一臺交換機上。昆侖通泰MCGS的觸摸屏的以太網口也連接到這臺交換機上。通過昆侖通泰MCGS的觸摸屏，操作設備的運行。二、采集方案網絡拓撲：

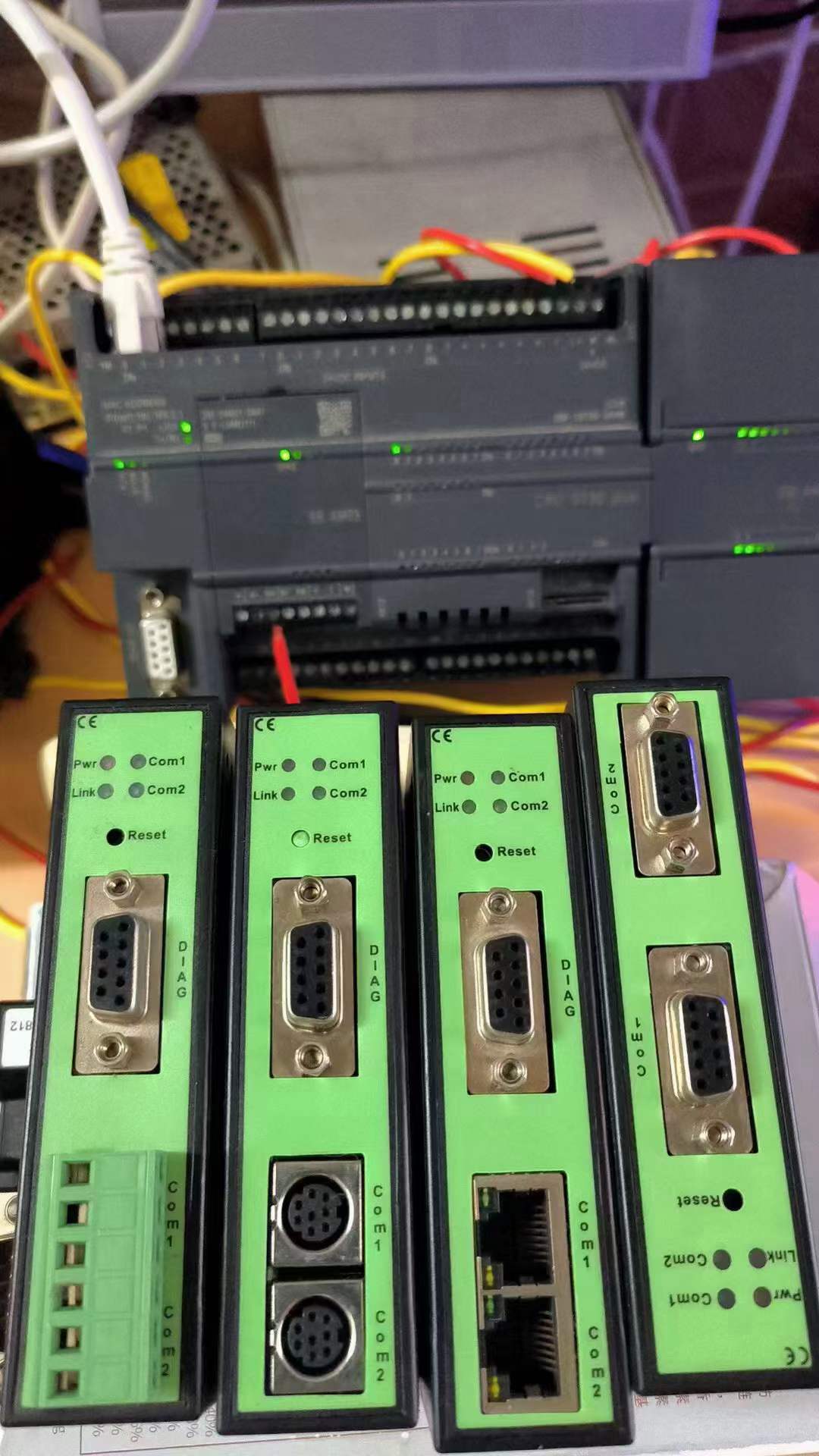

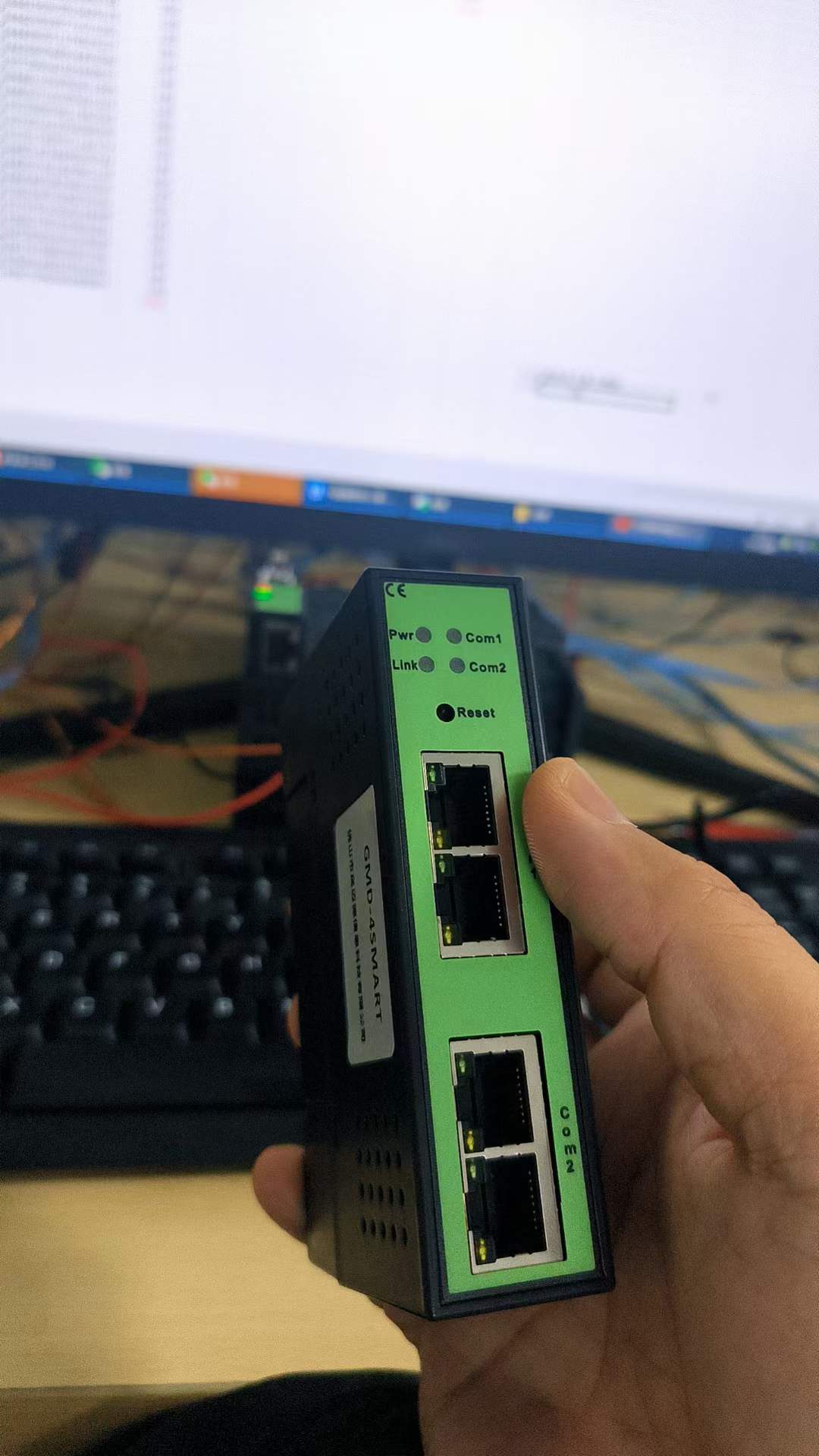

將橋接器GMD-PN的LAN1網口口連到交換機的網口，橋接器的LAN2口，采集網絡。

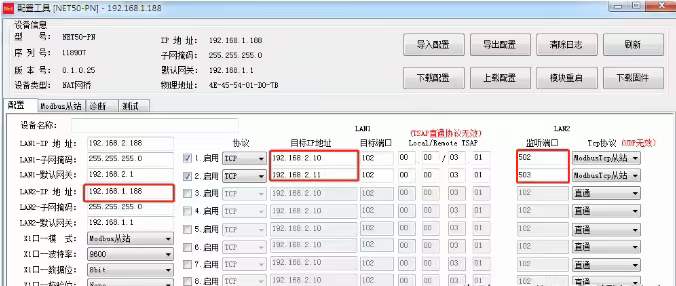

三、配置說明
1、2臺S7-200 SMART的PLC的IP地址，同時映射到IP：192.168.1.188，通過端口502和503區分；
2、PLC的IP地址和上位軟件的IP在不同的網段；
3、將西門子的以太網協議轉換成ModbusTCP協議。
四、數據采集測試

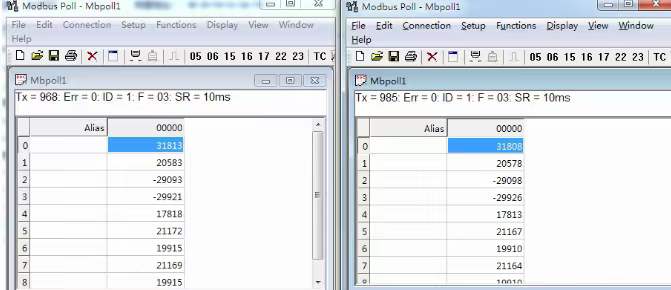

通過標準Modbus客戶端進行通訊測試，同時采集2臺PLC的數據，IP：192.168.1.188，通過端口502和503區分
