樓上說的對（從電工角度分析）。這個電源，本來是個開關電源，中間有GND點，正/負10V電壓對于這個GND點來說，產生
的正負電壓。。

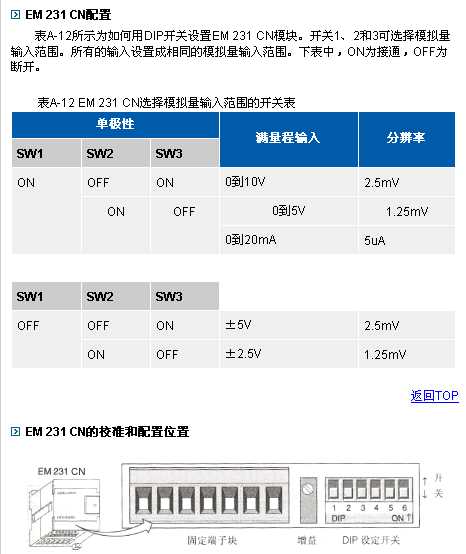

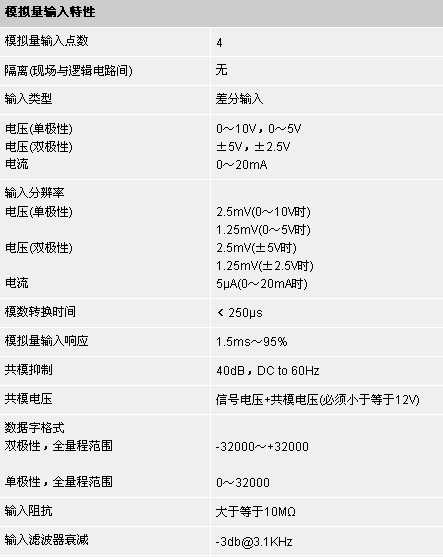

只不過這個中間點沒有使用，所以對于plc的EM231模塊來講，就是0---20v的電壓了。
具體為何這樣設計，我也不明白這個丹麥鬼子設計的想法

既然,gnd 點未使用，開篇所問問題，便解決，無非是電阻分壓問題。。

繼續發問：平常模擬量電壓的正負。指的是：電壓的正負是對GND點來講的，
    各位大俠們，你們平常使用plc模擬量電壓型的，這個正負電壓是這兩顆線線之間呢，還是plc本身有
個GND點，正負電壓plc通過比較這個GND點自己識別電壓正負呢？？

[quote]引用第4樓netliuhao于2011-01-06 22:22發表的  :
期待大俠指導中。。。。
[/quote
電阻的作用是要保證模塊A+最低電壓輸入值。

應該是電壓輸入，0-20V，但實際應用當中會出現20V嗎？圖紙雖然是這樣，實際使用當中還要看滑動電阻的范圍。

這只是別人，根據實際情況的一種轉換方式而已

樓主有沒有量+10vDC和-10vDC兩個端子間的電壓,我覺得+10vDC和-10vDC是10v直流電源的正負兩極的標注。

w望文生義！“A”-》Analog意為模擬量

有關詳細資料請參考西門子S7模塊手冊。
